サンケン電気、LLC電流共振型電源用コントロールIC 「SSC3S932A」の量産を開始 小型・高効率な電源設計に貢献し、瞬間的な高出力要求にも対応
サンケン電気株式会社(埼玉県新座市北野3-6-3)は、LLCタイプの電流共振型オフラインスイッチング電源用コントロールIC「SSC3S932A」の量産を開始しました。
SSC3S932Aは、制御回路とハイサイドのパワーMOSFETを駆動するフローティングドライブ回路を内蔵した、LLCタイプの電流共振型SMZ*方式の電源用コントロールICです。補助電源外付けタイプで、スタンバイ電力を30 mW以下に抑えたい用途に適しています。
また、定常動作時の過電流保護動作を最適化し、ピーク負荷への対応範囲を拡大しました。大型テレビなどの電子機器において、スタンバイ電力を抑えながら、音量の急上昇などによる瞬間的なピーク電力にも対応できます。
さらに、デッドタイム自動調整機能や電流共振外れ検出機能、2段階の過電流保護をはじめとする各種保護機能を搭載し、小型・高効率・低ノイズな電源システムの構成に貢献します。
*SMZ：Soft-switched Multi-resonant Zero current switch(すべてのスイッチング領域がソフトスイッチング動作)
詳細URL： https://www.semicon.sanken-ele.co.jp/newproduct/#P-66833
LLC電流共振型電源用コントロールIC 「SSC3S932A」
■製品外観
パッケージ名称：SOP18
(ボディサイズ：5.4 mm × 11.4 mm × 1.8 mm)

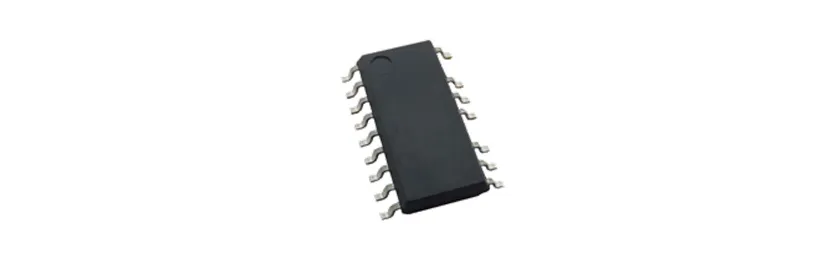

SOP18パッケージ
■用途
各種電子機器用スイッチング電源
・ AV機器
・ OA機器
・ 産業機器
・ 通信機器 など
■特徴
・Pbフリー(RoHS 対応)
・ソフトスタート機能
・電流共振外れ検出機能
・リセット検出機能
・デッドタイム自動調整機能
・保護機能
自動復帰：
- ハイサイドドライバUVLO保護
- 過電流保護(OCP)：ピークドレイン電流検出、2段階の保護動作
- 入力低電圧保護(UVP)
自動復帰／ラッチ(RT端子で設定)：
- VCC端子過電圧保護(VCC_OVP)
- 入力過電圧保護(HVP)
- 過負荷保護(OLP)
- フォトカプラオープン保護(OOP)
- 過熱保護(TSD)
■小型で高効率
SSC3S932Aは補助電源外付けタイプで、スタンバイ電力を極力抑えたい(PIN≦ 30 mW)用途に最適です。
またICの動作範囲は11.9 V ≦ VCC ＜ 32 Vと広く設定されており、補助電源の設計を容易にしました。
このほか、デッドタイム自動調整機能や電流共振外れ検出機能などを搭載しており、小型で高効率な共振電源の設計に貢献します。

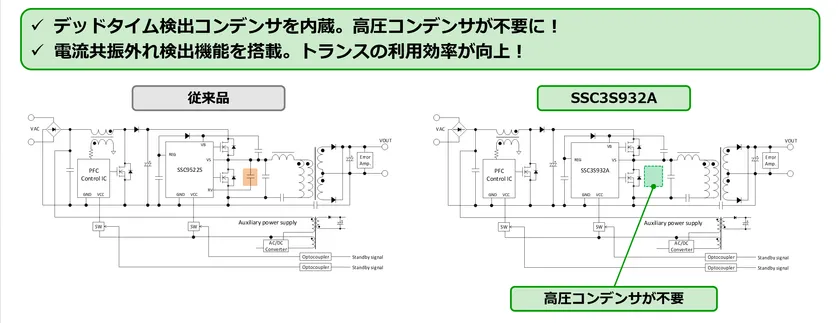

高圧コンデンサが不要・トランス利用効率向上
■定常動作時のピーク負荷範囲を拡大
SSC3S932Aは、2段階の過電流保護(OCP)を搭載しています。
定常動作時の過電流保護動作を最適化し、ピーク負荷の範囲を拡大しました。
これにより『大型テレビで瞬間的に大きな音量を出したい』などの要求に対応します。

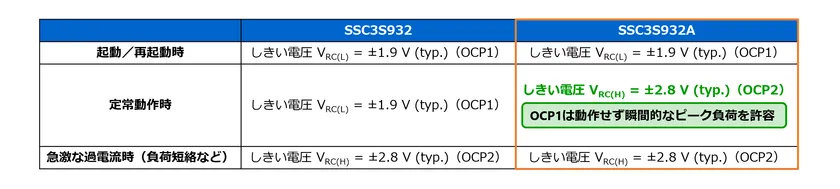

従来品(SSC3S932)と新製品(SSC3S932A)の各動作時のしきい電圧
■充実した保護機能
2段階の過電流保護(OCP)に加え、フォトカプラオープン保護(OOP)などの各種保護機能を搭載しています。
さらに、RT端子で保護復帰方法(自動復帰／ラッチ)を設定*できます。
* VCC_OVP、HVP、OLP、OOP、TSDのみ復帰方法を設定可能です。保護機能ごとに復帰方法を設定することはできません。
・保護機能
自動自動復帰：
- ハイサイドドライバUVLO保護
- 過電流保護(OCP)：ピークドレイン電流検出、2段階の保護動作
- 入力低電圧保護(UVP)
自動復帰／ラッチ(RT端子で設定)：
- VCC 端子過電圧保護(VCC_OVP)
- 入力過電圧保護(HVP)
- 過負荷保護(OLP)
- フォトカプラオープン保護(OOP)
- 過熱保護(TSD)

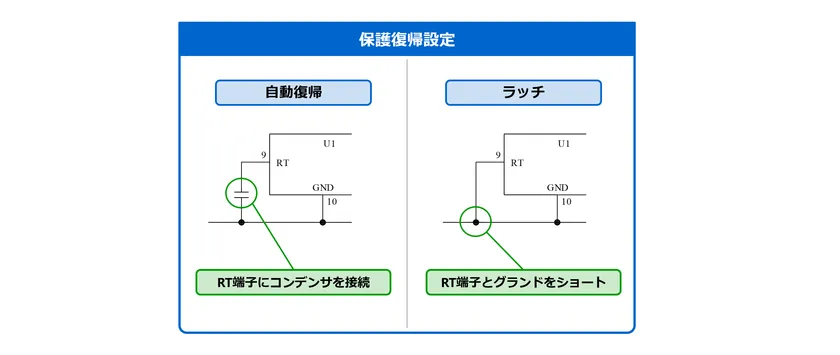

保護復帰設定
■応用回路例

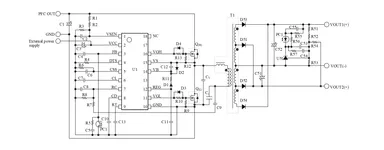

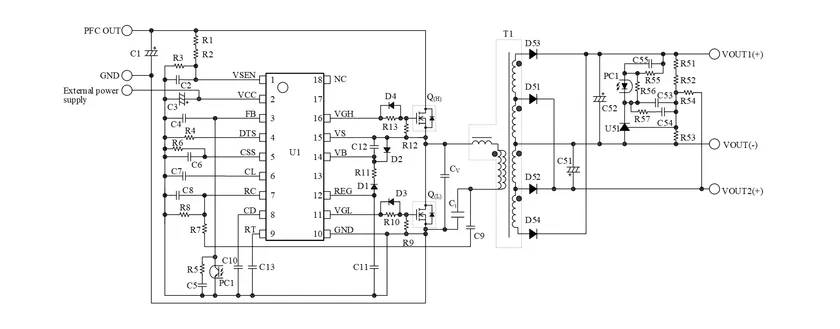

応用回路例
