マイクロ波ワイヤレス電力伝送で、ドローン・ロボットに給電 ～世界最高クラスのRF-DC変換効率85.4％(5.8GHz帯、入力電力1W)を 達成した技術を活用～

製品紹介URL： http://www.den-gyo.com/solution/solution12.html


【背景】
　近年、災害現場での調査、太陽光発電所でのパネル点検サービス、防犯監視や特撮映像撮影など様々な分野で注目が高まる「ドローン(マルチコプター)」ですが、長くても30分程度と限られた時間しか飛行させることができないため、都度操縦者の傍でバッテリー交換・充電という作業が発生しておりました。また、雨天時に充電する場合、接触式では感電やショートしてしまう恐れがあり、ワイヤレスでの充電が望まれておりました。
　ワイヤレス給電システム「MIRAC(ミラック)」を利用することで、ドローンからバッテリーを外して充電する手間を省略でき、さらに不要な金属面を露出する必要がないので、安全に充電を行うことができます。


【「MIRAC」開発までの経緯】
　DENGYOは、京都大学などの研究機関が進めている宇宙太陽光発電向け長距離マイクロ波給電や、ボルボ・テクノロジージャパン株式会社をはじめとした国内主要自動車メーカーとのEV用ワイヤレス給電など、数々のマイクロ波給電の開発に携わってきました。今回、これまでDENGYOが携わったレクテナの研究・開発で培われたアンテナを薄型軽量化しつつ利得を向上させる技術や、整流回路の大電力高効率変換及び小型集積化技術などの様々な智見を集めパッケージにいたしました。

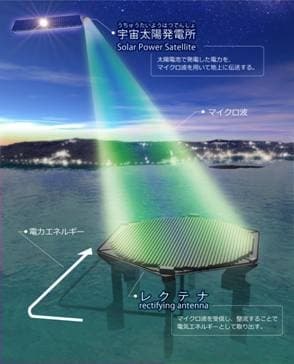

・宇宙太陽光発電(SSPS構想)　※出典：京都大学 生存圏研究所　篠原研究所
http://www.atpress.ne.jp/releases/61849/img_61849_1.jpg
・レクテナアレイ
http://www.atpress.ne.jp/releases/61849/img_61849_2.jpg

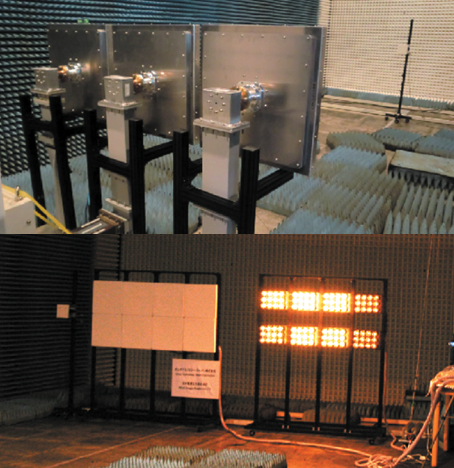

・EV用ワイヤレス給電共同実験
http://www.atpress.ne.jp/releases/61849/img_61849_3.png


【「MIRAC」の特長・強み】
1．高RF-DC変換効率
　レクテナでのRF-DC変換効率70％以上。
2．軽量レクテナで電力比重量5W/g
　動体している機器・装置への給電・充電において、受電アンテナが電磁誘導等で使用されるコイルと比較して軽量なので、運用性がアップ。
3．送電器の小型化
　最大750Wクラスの高出力送電器を小型化することで取扱いやすさが向上。また、小型化をするにあたり、面積あたりの送受電効率を向上させるため、小型のアンテナをアレイ化。
4．かんたん位置合わせ
　マイクロ波給電の特色を活かし、送電アンテナとレクテナの位置合わせの自由度が向上。

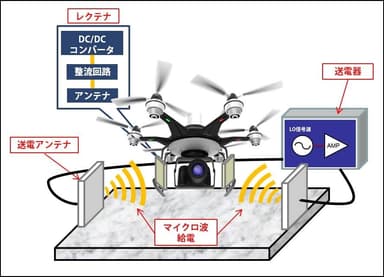

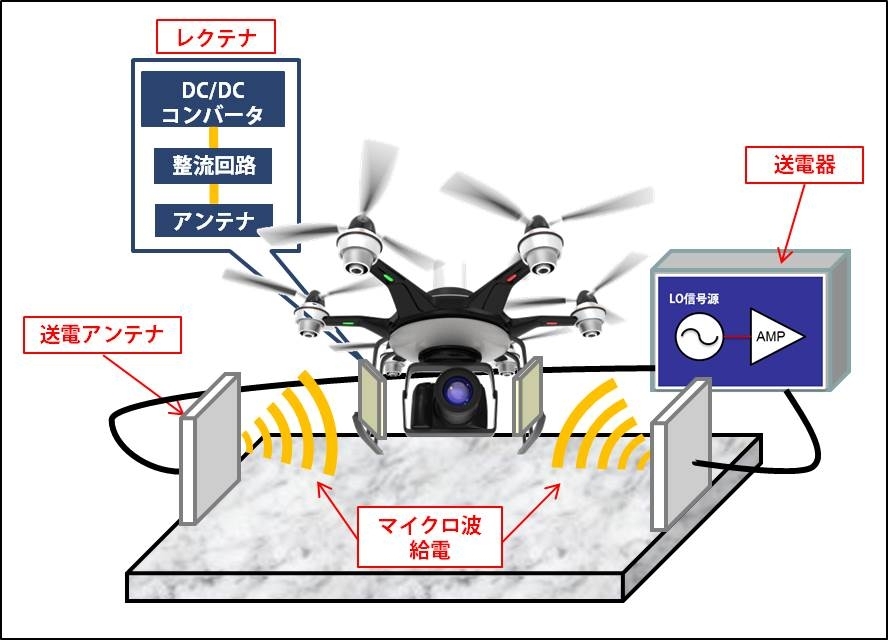

・図1　「MIRAC」によるワイヤレス充電のイメージ
http://www.atpress.ne.jp/releases/61849/img_61849_4.jpg


【製品仕様】
名称　　　　　　　　　 ：MIRAC 5.8G

●タイプI　　　　　　　：Hi-Power
発振周波数　　　　　　 ：5.8GHz帯
出力インピーダンス　　 ：50Ω
出力インターフェイス　 ：フランジ(BRJ6)
最大送電出力電力　　　 ：750W
送電器外形寸法[mm](注1)：550×500×220（マグネトロン部)
　　　　　　　　　　　　 430×450×150（電源部)
動作温度範囲　　　　　 ：0～45℃

●タイプII　　　　　　 ：Low-Power
発振周波数　　　　　　 ：5.8GHz帯
出力インピーダンス　　 ：50Ω
出力インターフェイス　 ：N型同軸コネクタ
最大送電出力電力　　　 ：50W
送電器外形寸法[mm](注1)：177×260×280
動作温度範囲　　　　　 ：0～45℃

(注1)実際に使用するアプリケーションによって仕様が異なる場合があります。


【その他想定アプリケーション】
・ロボット給電、充電(Hi-Power)
・AGV給電、充電(Hi-Power)
・FA機器用センサ給電(Low-Power)
・ロータリーキルン(回転炉)等のセンサ給電(Low-Power)


【今後の予定】
　製品リリースは2015年7月を予定しております。また、2015年5月20日(水)より幕張メッセにて開催される「TECHNO-FRONTIER 2015」に出展いたします。

製品紹介URL： http://www.den-gyo.com/solution/solution12.html


【「MIRAC」について】
　「MIRAC」とは、“Mi”cro Wave(マイクロ波)、“R”ectifying “A”ntenna(レクテナ)、“C”ycle(回生・循環)を組み合わせた造語であり、マイクロ波給電を分かりやすく、そして親しみやすさ、また、MIRACLE(ミラクル)に響きも近いことからマイクロ波給電が社会に奇跡を起こすという想いを込めて命名しました。
