異方性導電フィルム市場分析レポート：2026年595百万米ドル規模、成長率4.8%推移

異方性導電フィルム（ACF）は、鉛を含まない環境に優しい接着・接続システムであり、液晶ディスプレイ（LCD）の製造において、ドライバー回路とLCDガラス基板との間の電気的および機械的な接続を行うために広く使用されています。異方性導電接着剤には、フィルム状とペースト状の2つの形態があります。フィルム状のものは異方性導電フィルム（ACF）と呼ばれ、ペースト状のものは異方性導電ペースト（ACP）として知られています。本レポートでは、異方性導電フィルム（ACF）市場について、企業、地域、製品タイプ、最終用途産業の観点から調査を行い、その現状と将来を分析します。

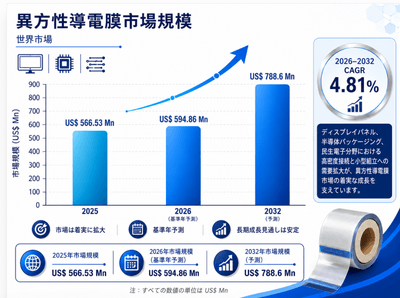

ここ数年、異方性導電フィルムの世界市場は比較的急速に拡大しており、平均成長率は4.81%（2026～2032年）となっています。2025年時点での異方性導電フィルムの世界市場規模（売上高）は約5億6,653万米ドル、実際の販売数量は約562万平方メートルに達します。

電子機器の小型化と高密度化：電子機器の小型・薄型化が進む中、従来のハンダ付け技術では対応が困難な繊細な部品の接続において、ACF（異方性導電フィルム）が活用されるようになりました。

フレキシブル・エレクトロニクスへの需要拡大：曲げられるディスプレイやウェアラブルデバイスなど、フレキシブルな電子部品の組み立てや接続において、ACFは重要な役割を果たしました。

ディスプレイ技術の進歩：ACFは、LCD（液晶ディスプレイ）やOLED（有機EL）スクリーンといったフラットパネルディスプレイの製造に広く使用されてきました。ディスプレイ技術の向上と高解像度スクリーンへの需要増加に伴い、ディスプレイ業界におけるACFの用途はさらに拡大しています。

金やニッケルなどの導電性材料の使用は、ACFの製造コストに大きな影響を与えています。現在、多くのメーカーが高価な金属の代わりにハンダ材料を使用することを検討していますが、樹脂内部でこれらの金属を使用すると、短絡（ショート）を引き起こすリスクが高まります。また、メーカーはより高度なフィルムを開発するために、ACFの研究開発に多額の費用を投じています。製品を出荷する前には、品質を保証するための多くの試験が行われますが、これも製造コストを押し上げる要因となります。さらに、特定の温度管理下での保管や輸送も、サプライヤーや販売業者が負担する追加コストとなっています。

ACFは、樹脂バインダー、導電性粒子、および添加剤で構成されています。高解像度ディスプレイを搭載した電子機器では、超微細ピッチでの実装がますます求められています。そのため、ディスプレイ・ドライバーの接続技術は、ディスプレイ・エレクトロニクスの高度化における大きな課題となっています。

代替接合技術との競合は、構造的な市場リスクです。ACF市場の展望は明るいものの、接続技術を取り巻く状況は急速に変化しています。高密度かつ低熱負荷（ロー・サーマル・バジェット）な接合技術に関する近年の検討対象は、ACFにとどまらず、低融点ハンダ、ハイブリッド接合、プリント配線、その他の導電性接着システムなど多岐にわたります。また、フレキシブル実装や異種集積（ヘテロジニアス・インテグレーション）に関する研究では、従来のACFの欠点を克服しようとする動きも活発です。
つまり、ACFは静的な市場環境で競争しているわけではないということです。特に低抵抗、優れた熱特性、リワーク（再加工）性、あるいはさらなる微細化が求められる用途では、OEMやパッケージング技術者が他のソリューションを選択する可能性があります。したがって、ACF市場にとって最大の戦略的リスクの一つは、接続技術への需要不足ではなく、将来の需要の一部が競合技術へと移行してしまう可能性にあると言えます。電子機器の薄型化や高出力密度化が進む中、熱管理と低温プロセスという相反する要件を両立させることがますます困難になっています。次世代のフレキシブル基板、マイクロLED、薄膜デバイス、そしてヘテロジニアス・パッケージにおいては、機械的強度や信頼性の高い導通を維持しつつ、熱負荷を抑えた（低サーマルバジェットでの）接合技術が求められています。

同時に、高度なパッケージング技術やチップレット構造では熱に関する制約が厳しさを増しており、アセンブリ内部のあらゆるインターコネクト（接続）材料に対して、より高い性能が要求されるようになっています。ACF（異方性導電フィルム）サプライヤーにとって、これは困難なトレードオフを意味します。すなわち、熱に弱い基板を保護するために穏やかな条件で硬化・接合できる特性と、低抵抗・高接着力・動作時の負荷に耐えうる耐久性を兼ね備える必要があるのです。市場がより高度な電子機器アーキテクチャへと移行する中で、このバランスを成​​立させることは技術的に難易度が高く、製品化に向けた大きなリスク要因ともなっています。

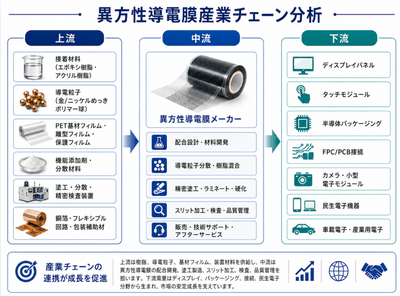

異方性導電フィルム（ACF）産業チェーンの上流工程は、主にエポキシ樹脂やアクリル樹脂などの接着剤、導電性粒子、PET基材フィルム、剥離フィルム、保護フィルム、機能性添加剤、分散剤、コーティング装置、試験装置、包装補助剤などから構成されます。中でも導電性粒子は、ACFの導電性と接続信頼性を決定づけるコア材料であり、一般的には金メッキまたはニッケルメッキされたポリマー球として用いられます。樹脂系は、接着強度、硬化温度、耐熱性、長期安定性に影響を与えます。基材フィルムと剥離フィルムは、コーティングの均一性、保管安定性、およびその後のラミネーション加工効率に関係します。したがって、上流材料の純度、粒度分布の均一性、分散性能、およびバッチ安定性は、異方性導電フィルム製品の品質にとって極めて重要です。

産業チェーンの中流工程は、異方性導電フィルムの配合開発、コーティング製造、品質管理を含み、主に樹脂配合設計、導電性粒子分散、精密コーティング、ラミネーション、硬化、スリット加工、試験、包装工程などから構成されます。 ACFは垂直方向の導電性を確保しつつ水平方向の絶縁性を維持する必要があるため、導電性粒子の均一な分布、膜厚制御、接着性能、硬化プロセスに高い要求が課せられます。中流企業のコアコンピタンスは、主に精密コーティング技術、粒子分散制御、低温高速硬化技術、信頼性試験能力、そして様々な最終用途に対応したカスタマイズ開発能力にあります。

下流用途は主にディスプレイパネル、タッチモジュール、半導体パッケージ、FPC/PCB相互接続、カメラモジュール、民生用電子機器、車載用電子機器、産業用電子機器に集中しています。電子製品がより薄型、小型、高密度な相互接続へと進化するにつれ、狭額縁ディスプレイ、フレキシブル回路接続、マイクロモジュールパッケージ、高精度電子機器組立におけるACFの応用価値は高まり続けています。全体として、異方性導電性フィルム産業チェーンは、「上流材料が基本性能を決定し、中流工程が接続信頼性を決定し、下流における電子機器の小型化と高密度組立への需要が市場成長を牽引する」という発展特性を示しています。将来的には、ハイエンド、低温硬化、微細ピッチ接続、高信頼性アプリケーションが業界の高度化の方向性となるだろう。

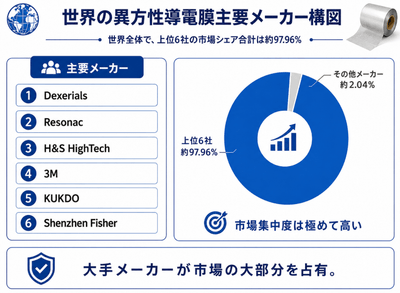

世界の異方性導電性フィルム（ACF）市場は、非常に集中した競争環境を呈しています。データによると、上位6社（Dexerials、Resonac、H&S HighTech、3M、KUKDO、Shenzhen Fisher）が2025年には市場シェアの約97.96%を占めると予測されており、業界は少数の大手企業によってほぼ完全に支配され、その他のメーカーのシェアは約2.04%にとどまることを示しています。この構造は主に、導電性粒子の分散制御、樹脂配合設計、精密コーティング、低温硬化、微細ピッチ接続の信頼性、長期顧客検証など、ACF製品の高い技術的障壁に起因しており、これらすべてに高度な材料技術とプロセス専門知識が求められます。

競争の観点から見ると、大手メーカーの優位性は、生産能力や顧客基盤だけでなく、ハイエンドアプリケーション認証、製品の安定性、カスタマイズ開発能力にも表れています。 ACFは主にディスプレイパネル、タッチモジュール、半導体パッケージ、FPC/PCB相互接続、マイクロエレクトロニクスモジュールなどに使用されており、下流顧客は接続精度、導電性信頼性、絶縁安定性、熱成形プロセス適合性、ロット一貫性に対して高い要求を持っています。そのため、安定した長期供給が可能で、微細ピッチ接続と高信頼性接続の要求を満たすことができる企業が、コアサプライチェーンに参入し、高い市場シェアを維持できる可能性が高くなります。

今後の市場競争は、ハイエンド製品とアプリケーションのカスタマイズを中心に展開していくと予想されます。ディスプレイパネルのベゼル幅の縮小、民生用電子機器の小型化、半導体パッケージの精密化、車載エレクトロニクスにおける信頼性要求の高まりといったトレンドに伴い、ACF製品は低温硬化、微細ピッチ接続、耐熱・耐湿性の向上、高信頼性化へと進化していくでしょう。全体として、新規参入企業は技術、認証、顧客獲得の面で高い参入障壁に直面しています。短期的には市場集中度は高く、大手メーカーが引き続きグローバルな競争環境を支配していくと考えられます。

本記事は、QY Researchが発行したレポート「異方性導電フィルム―グローバル市場シェアとランキング、全体の売上と需要予測、2026～2032」 を紹介しています。
