作業ミスによるコネクタ破損を大幅改善する 0.5mmピッチのFPC/FFCコネクタ「6811シリーズ」 を開発

 京セラ株式会社のグループ会社、京セラコネクタプロダクツ株式会社(社長:伊達 洋司、以下京セラコネクタプロダクツ)は、作業工程で発生するコネクタの破損に着目し、良好な操作性と堅牢性を追求した0.5mmピッチのFPC/FFCコネクタを開発しました。11月28日より販売を開始しますのでお知らせいたします。

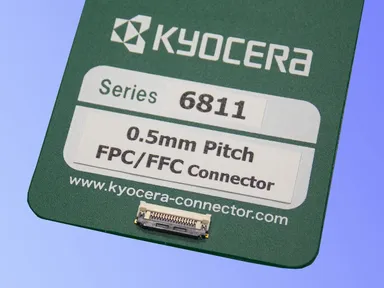

FPC/FFCコネクタ 「6811シリーズ」
FPC/FFCコネクタ 「6811シリーズ」

製 品 名 :FPC/FFCコネクタ 「6811シリーズ」
販売開始時期:2016年11月28日
サンプル価格:100円(16極)

 モバイル機器などに使用されるFPC/FFCコネクタは、端末の小型・薄型化の要求に応じて小さく・薄くなっています。これにより一般的に取り扱い時には、繊細な作業が必要になり、作業者の操作ミスや意図しない箇所に指が触れてしまうといった誤操作により、コネクタの破損が引き起こされるケースが発生しています。そのため京セラコネクタプロダクツでは、このようなコネクタの破損に着目し、堅牢性を高めた「6809シリーズ」を2014年にリリースし、ご好評を頂いておりました。

 今回、京セラコネクタプロダクツが開発した新製品「6811シリーズ」は、そのコンセプトを踏襲し、さらに堅牢性を高めた製品です。0.5mmピッチ、基板上高さ1.28mm、4~16極に対応予定です。下接点、フロントロックタイプ、0.3mm厚のFPC/FFCに適用します。低背・小極の省スペース品でありながら、FPC/FFCの引き上げを防止する金具部分を設け、堅牢性を高めています。また耳付きFPC/FFCを使用することにより、斜め挿入や浅挿しによる接点ずれを防止し、嵌合不具合が目視により確認でき、作業効率向上に貢献します。
 京セラコネクタプロダクツは今後も新規開発する製品にこのコンセプトを継承し、さらなるお客様ニーズに沿った製品開発を行ってまいります。

京セラコネクタプロダクツ株式会社 http://www.kyocera-connector.com/jp/

≪FPC/FFCコネクタ 「6811シリーズ」製品概要≫
1. 0.5mmピッチ・低背の省スペースコネクタ
 0.5mmピッチ、基板上高さ1.28mmの省スペースコネクタです。

2. 意図しないFPC/FFCの引き上げによるロック開放・コネクタの破損を防止する       堅牢設計
 従来のフロントロックコネクタの弱点であるFPC/FFCの引き上げによるロックの
 開放やコネクタの破損を防止する高強度の金具を設け、堅牢構造を実現。

3. FPC/FFCの接点ズレ・半嵌合を防止した設計
 耳付きFPC/FFCを使用することにより、斜め挿入や浅挿しによる接点ズレを防止。
 嵌合不具合が目視によって確認でき、作業効率向上につながります。

4. アクチュエータの操作ミスによる破損を軽減
 アクチュエータの操作方向を逆向きに行う操作ミスや、無理な押し込みによる破損を
 防止」する設計構造です。

5. FPC/FFCをアクチュエータ側ロックで固定
 FPC/FFC耳付き部の固定側をアクチュエータに設けた設計により、良好な挿入操作性
 を実現。また、FPC/FFCを無理に引っ張ってもコンタクトの変形や固定部の破損が起
 きにくい構造です。

6. 自動実装に対応した1リール4,000個のエンボステープ入り

7. 環境に優しいRoHS指令対応・ハロゲンフリー対応製品

8. 製品仕様
≪製品概要≫
対応予定極数:4~16極
極 間 隔 :0.5mm
基板上高さ :1.28mm
実装部奥行き:4.79mm
ロック方式 :フロントロック
接点位置  :下接点
適応FPC/FFC厚: 0.3±0.03mm
定格電流  :DC 0.5A/Contact
定格電圧  :DC 50V/Contact
材   料 :銅合金/耐熱樹脂
使用温度範囲:-40~+85℃
耐 電 圧 :AC 200Vrms/min.
