つかむ・回す・傾けるを一体化「Mini E-Chuck」 10/26開幕のJIMTOF2026で国内初披露

スイスのpL Lehmannの輸入総代理店である株式会社リンスコネクト(所在地：東京都江戸川区、代表取締役社長：山下 宏)は、電動チャックと2軸回転テーブルを一体化した新製品「Mini E-Chuck(MICRO LINE TIC35-90-E70i)」を、2026年10月26日(月)～31日(土)に東京ビッグサイトで開催される「JIMTOF2026」にて国内初披露します。

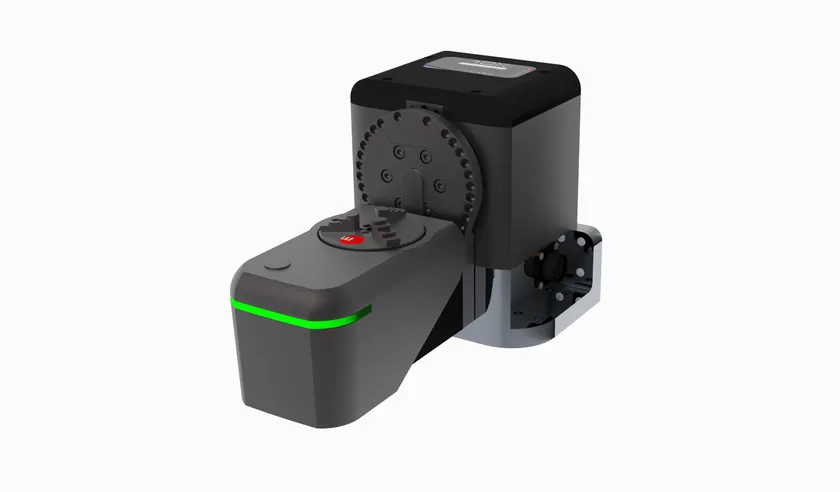

Mini E-Chuck(MICRO LINE TIC35-90-E70i)

本製品は、pL Lehmannとスイスmaproxのコラボレーションによるコンパクトモデルです。ワークを「つかむ」電動クランプと、「回す・傾ける」2軸の動作をひとつにまとめ、計測工程の効率化と自動化を支援します。

■ ワークの持ち替えを減らし、多方向からの測定へ

測定する面や角度に応じてワークを手作業で持ち替える工程は、作業時間や段取りの負担につながります。Mini E-Chuckは、ワークを保持したまま回転・傾斜させることで、測定に必要な姿勢への位置決めを支援。多方向からの測定における手作業の削減を目指します。

■ 電動クランプと外部制御で、自動化システムとの連携を支援

ワークの保持には電動チャックを採用。3ジョーまたは6ジョーの構成に対応し、外部クランプ範囲は1～71mm、内径クランプ範囲は17～80mmです。

DLL、APIクイックコマンド、CANopenによる外部制御に対応しており、計測装置やワーク搬送システムとの連携を検討できます。ワークの着脱と測定姿勢の変更を組み合わせ、計測工程の自動化に向けたシステム構築を支援します。

■ コンパクトな本体に、保持と位置決めの機能を集約

本体重量は6.6kg、外形寸法は285.5×171×182.5mm。許容ワーク重量は2kgです。クランプ位置決め繰り返し精度0.005mm、回転テーブルの位置決め精度45秒角、平均繰り返し精度Ps6秒角を備えています。

【主な仕様】

製品名　　　　　　　　　　　： Mini E-Chuck

型式　　　　　　　　　　　　： MICRO LINE TIC35-90-E70i

重量　　　　　　　　　　　　： 6.6kg

外形寸法(長さ×幅×高さ)　　： 285.5×171×182.5mm

許容ワーク重量　　　　　　　： 2kg

最小クランプ力　　　　　　　： 約20N※

外部クランプ範囲　　　　　　： 1～71mm

内径クランプ範囲　　　　　　： 17～80mm※

ジョー構成　　　　　　　　　： 3ジョーまたは6ジョー

クランプ位置決め繰り返し精度： 0.005mm

位置決め精度　　　　　　　　： 45秒角

平均繰り返し精度Ps　　　　　： 6秒角

通信　　　　　　　　　　　　： DLL／APIクイックコマンド／CANopen

※メーカー資料の表記に基づきます。適用条件はお問い合わせください。

【展示情報】

JIMTOF2026にて国内初披露

場所：東京ビッグサイト　東7号館 E7007

日時：10月26日(月)～10月31日(土)　10:00～17:00

　　　※最終日は16:00まで

pL Lehmann 輸入総代理店

株式会社リンスコネクト

TEL　 ： 03-3877-3125

E-mail： hiro-yamashita@rinsconnect.co.jp
