8K対応光伝送装置THUNDERS《サンダース》4K/8Kを発表

映像情報設備の企画開発・施工を手掛ける三友株式会社(本社：東京都品川区、代表取締役社長：藤森 基成)は、8Kに対応した光伝送装置THUNDERS《サンダース》4K/8Kを発表しました。

また、本製品を2018年4月4日(水)～6日(金)に東京ビッグサイトで開催される「4K・8K機材展」に出展いたします。

THUNDERS《サンダース》4K 8K

製品紹介ページ： http://www.mitomo.co.jp/products/thunders-8k/

■THUNDERSとは

現在販売中のTHUNDERS 4Kは、光波長多重技術により4K信号(3G-SDI×4ch)及びその他音声信号や接点を1本のカメラケーブルで伝送する装置です。

THUNDERS 4K　送受信機セット 定価：3,300,000-(税抜き)

【特徴】

・CWDM 波長多重技術による光ファイバ一心双方向伝送が可能。

・3G-SDI／HD-SDI／SD-SDI 信号の自動切り替え機能付。

・非圧縮伝送のためリアルタイム伝送が可能です。

・プラグンインモジュールのため、3G-SDI 送・受信機の入れ替えが可能。

・専用運搬一体ケースに収容。

・装置間インターフェースは多治見 or LEMOをお選びいただけます。

■【NEW！】THUNDERS《サンダース》4K/8K

新型THUNDERSは、12G光変換モジュールを4つ搭載する事で、8K1回線と4K1回線に音声ラインやタリー、シリアル信号など映像中継に必要な様々な信号をカメラケーブル(多治見 or LEMO)1本で伝送する事が可能です。

また、THUNDERSはプラグインモジュールですので、現在ご利用中のお客様も、12G光変換モジュールを追加いただく事で8Kの映像伝送を可能にします。

■仕様

＜THUNDERS《サンダース》4K/8K＞

伝送信号CWDM　　　　　：・12G-SDI 信号　4ch (8K 1ch)

　　　　　　　　　　　　・3G-SDI 信号　5ch (4K 1ch ＋ 3G-SDI 1ch)

　　　　　　　　　　　　・VBS 信号　1ch 双方向 NTSC／BB／TC／TRI

　　　　　　　　　　　　・シリアル信号　1ch RS422C(標準設定)

　　　　　　　　　　　　※RS232C,RS485(工場出荷時Option設定)

　　　　　　　　　　　　・4W - I／O 信号　1ch 双方向 600Ω バランス

　　　　　　　　　　　　・TALLY(接点)　2ch 双方向

　　　　　　　　　　　　・LAN　2ch 100BASE／1000BASE

装置間インターフェース：カメラケーブル対応(多治見 or LEMO)

電源　　　　　　　　　：AC100V／DC＋12V

消費電力　　　　　　　：上段部：約35W／下段部：約20W

外形寸法　　　　　　　：ケース入り時

　　　　　　　　　　　　305(幅)×200(高さ)×450(奥行き)(mm)(*)

　　　　　　　　　　　　(*)前面のフタを外した状態 突起物を含まず。

重量　　　　　　　　　：約12kg(専用ケースを含む)

動作保証温度　　　　　：0～＋40℃

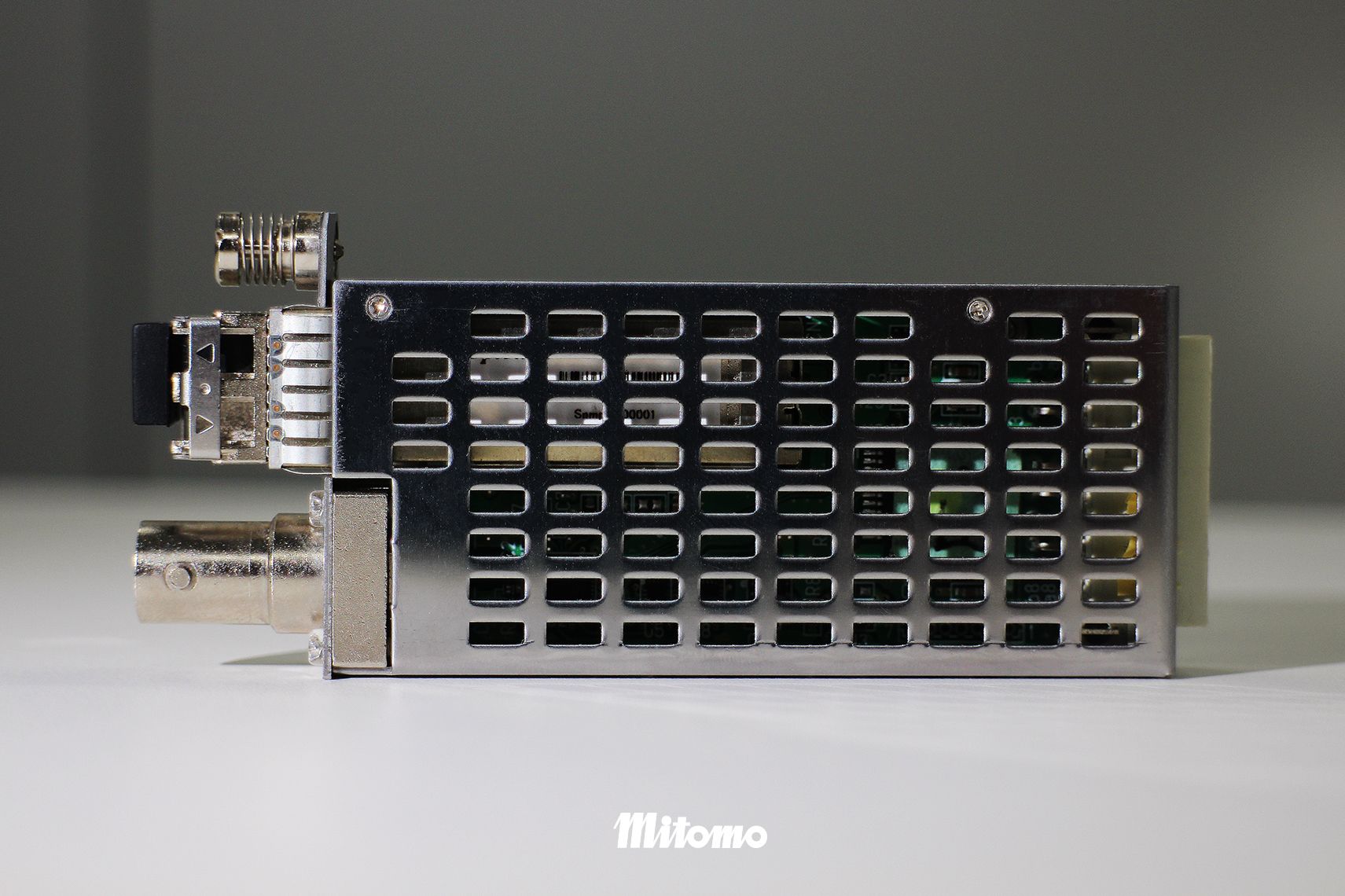

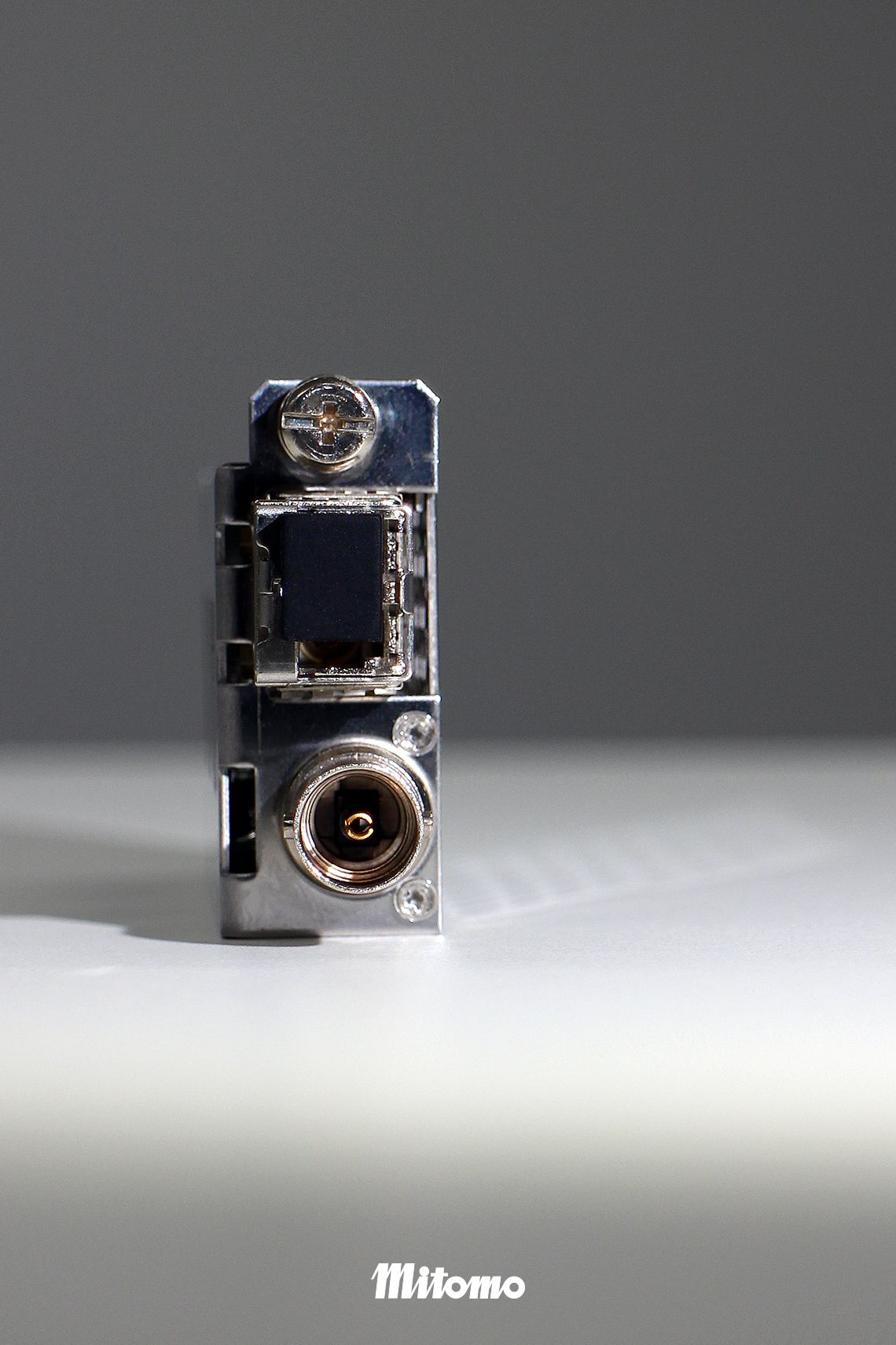

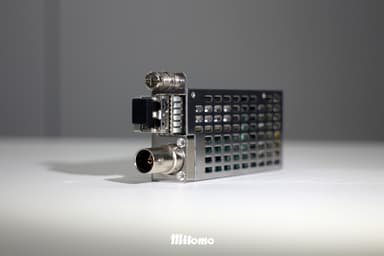

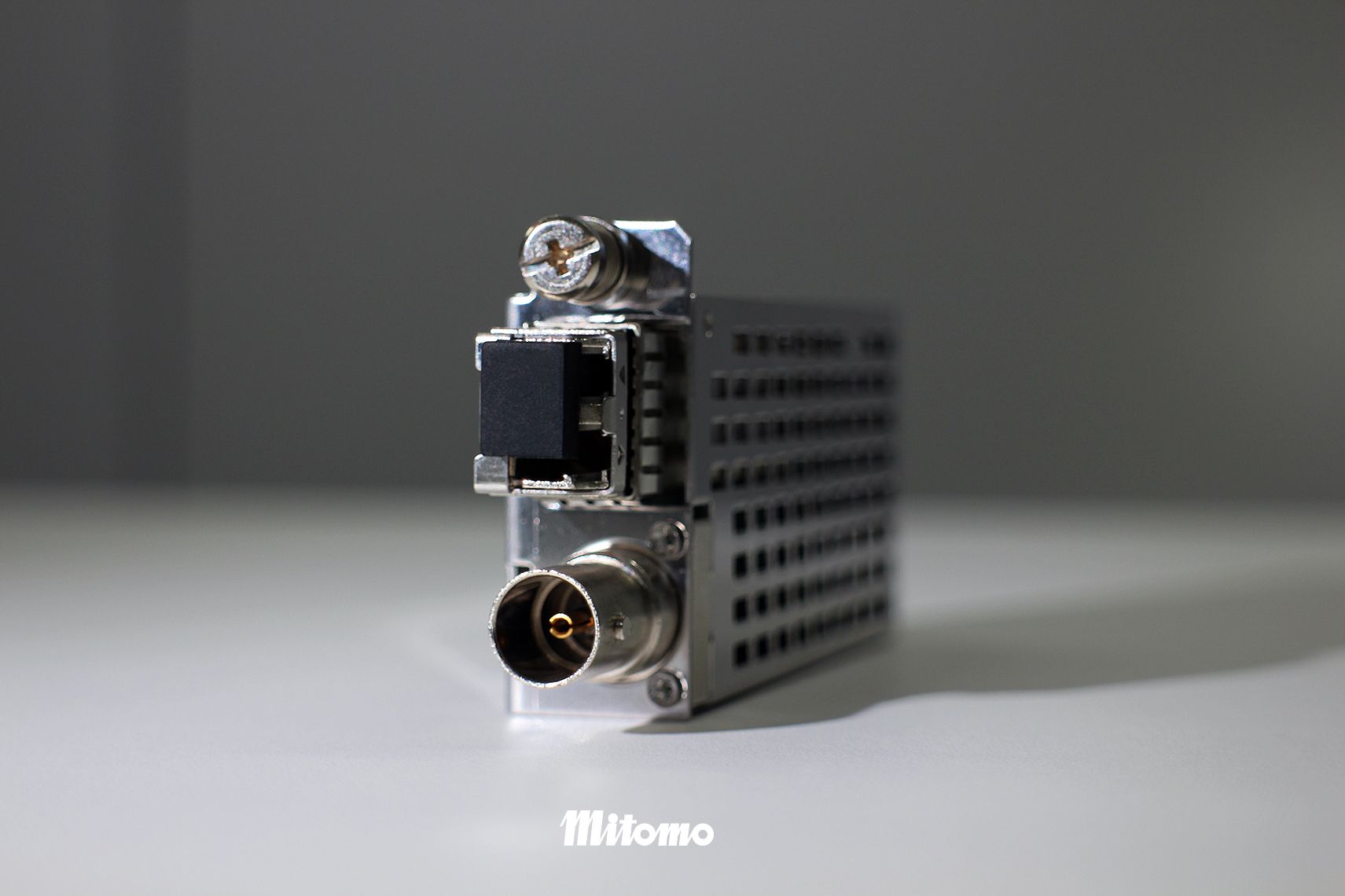

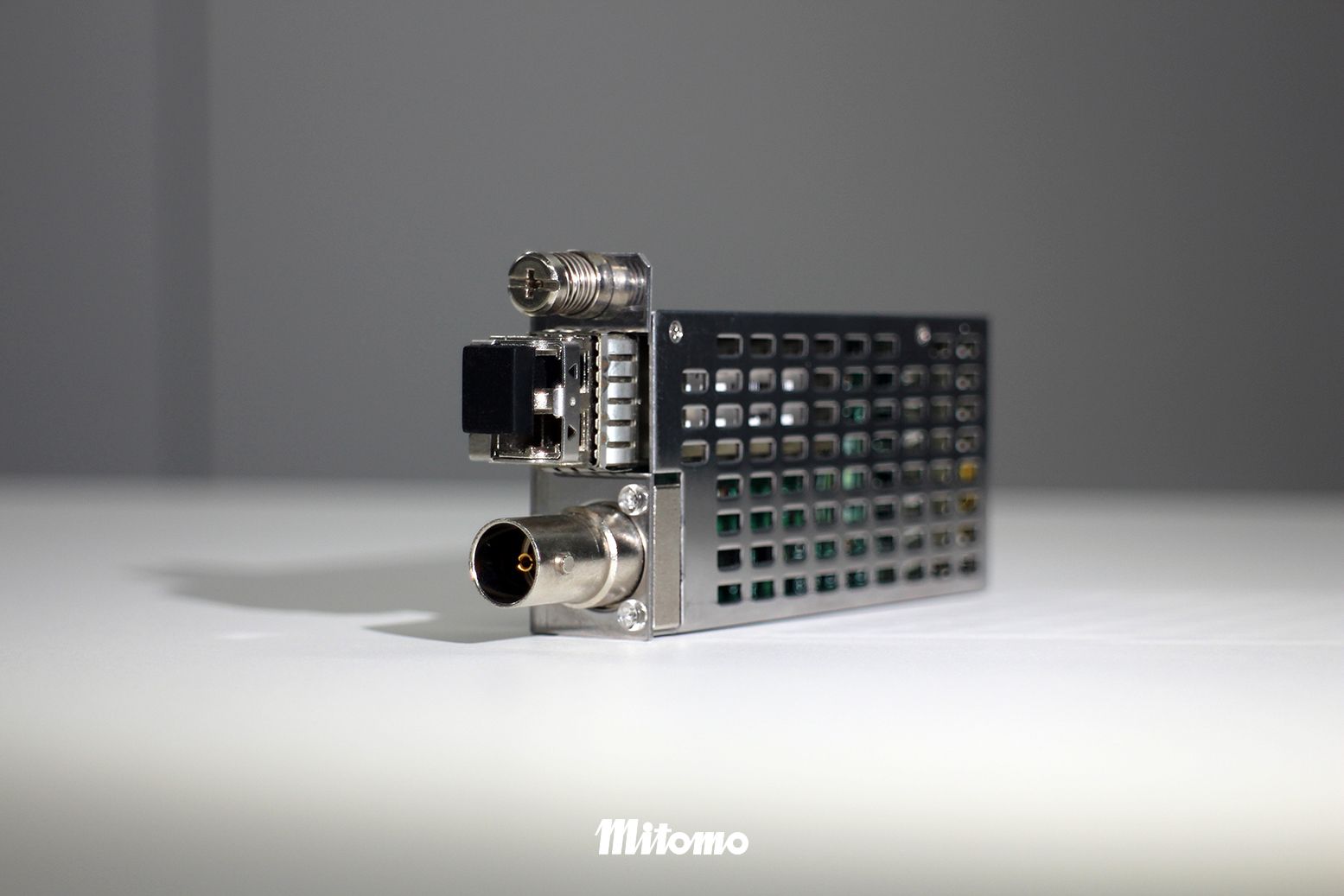

＜12G-SDIモジュール＞

伝送信号　　　：12G-SDI

信号変調方式　：デジタル強度変調(IMDD)

伝送速度　　　：11.88／2.97／1.485Gbps

入力ポート　　：1

出力ポート　　：1

入出力レベル　：800mV p- p　75Ω 不平衡

入出力コネクタ：BNC-R

動作温度　　　：0℃～＋50℃

重量　　　　　：90g

特長　　　　　：THUNDERS 4Kに搭載可能

■販売について

販売開始　：2018年5月1日(火)

販売価格　：OPEN

販売対象国：日本

■製品展示予定

4K・8K機材展

開催日：2018年4月4日～6日

場所　：東京ビッグサイト　西ホール

所在地：東京都江東区有明3丁目11−1 東京国際展示場西展示棟1F
