株式会社インステック ジャパン、「1GS/s 2メガメモリ 2チャンネル デジタルストレージオシロスコープ　GDS-1000Aシリーズ」の国内販売開始

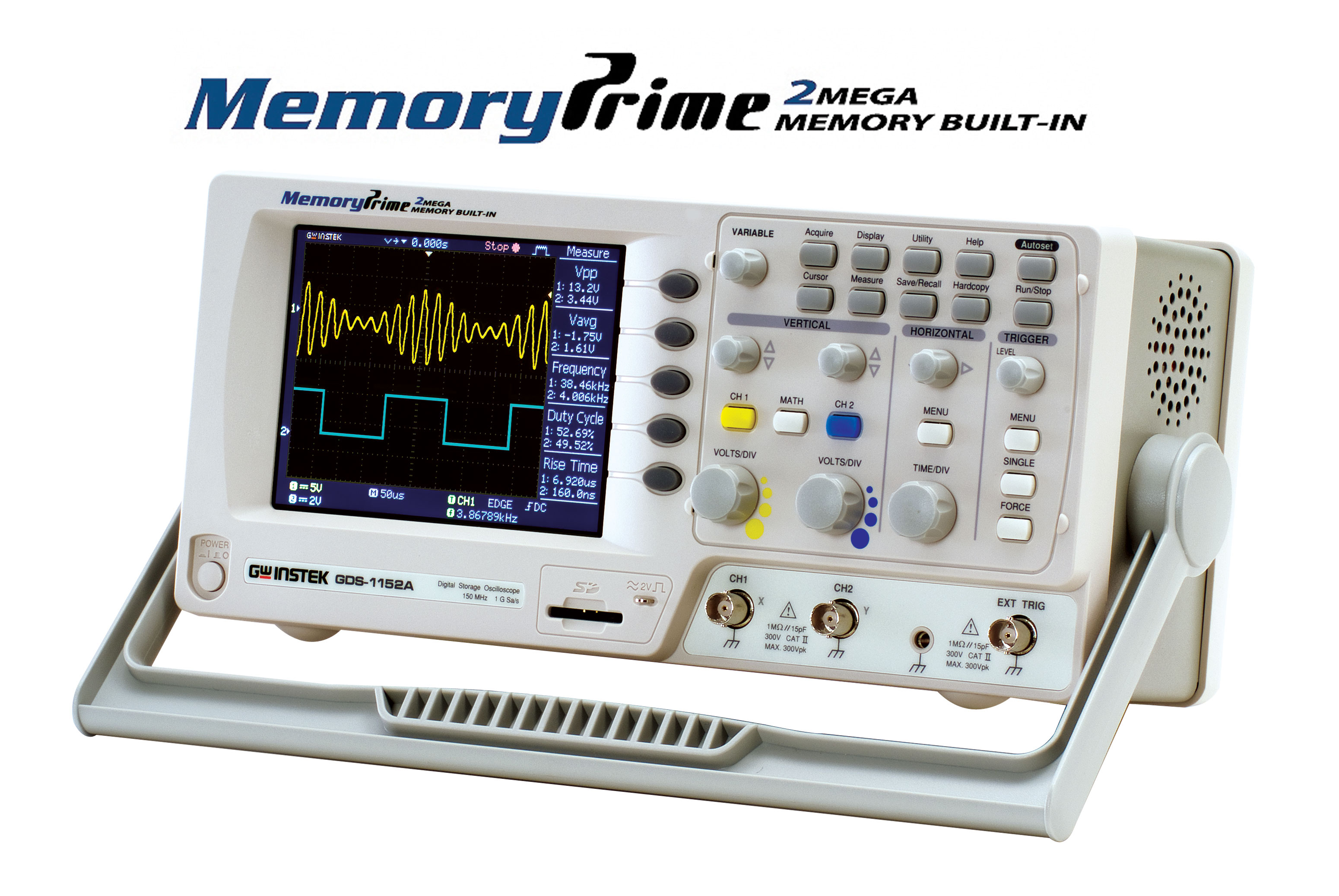

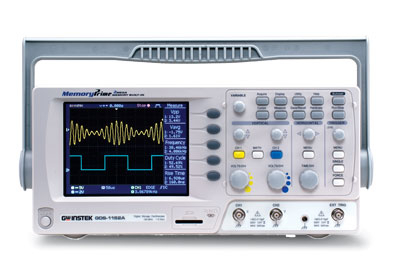

株式会社インステック ジャパン(所在地：東京都千代田区、代表取締役社長：鄧 宗輝)は、世界同時発売となる「1GS/s 2メガメモリ 2チャンネル デジタルストレージオシロスコープ　DS-1000Aシリーズ」の日本国内への出荷を、2009年6月23日より開始いたしました。 今回発売の「デジタルストレージオシロスコープ　GDS-1000Aシリーズ(以下、「GDS-1000Aシリーズ」)」は、最高1GS/sの高速サンプリングと2メガポイントの大容量メモリを搭載し、詳細な波形観測を可能にしながらも低価格を実現した、フルカラーTFT液晶採用の汎用デジタルストレージオシロスコープです。 ■「GDS-1000Aシリーズ」一覧 チャンネル数　　　　　：2CH 最高サンプリングレート：1GS/s 最大メモリ長　　　　　：2メガ 周波数帯域　　　　　　：60MHz／100MHz／150MHz 型式　　　　　　　　　：GDS-1062A／GDS-1102A／GDS-1152A 価格(税別)　　　　　　：107,000円／134,000円／148,000円 「GDS-1000Aシリーズ」は、周波数帯域60MHz、100MHz、150MHzの3モデルがあります。本製品の最大の特徴は、波形更新のスピードを犠牲にせずに、2メガポイントの大容量メモリの有利さを十分に利用するメモリプライムテクノロジーを採用(※波形再現スピードを高速処理するために、CPUと並行して高速シグナルプロセッサを装備)したことです。 この高速シグナルプロセッサと、2メガポイントの大容量メモリによって、「GDS-1000Aシリーズ」は最大サンプリングスピード1GS/sを、スイープタイムレンジ100μs/divから25ns/div(※2チャンネル使用時)までの広範囲にわたり動作することを実現しました。このワイドな高速サンプリングスイープタイムレンジの性能は、低価格デジタルストレージ市場で重要な差別化をもたらします。 メモリプライムテクノロジーは、高速で大量のデータを処理するだけでなく、波形の繰返し現象を階調表示できる機能も実現しています。 新製品「GDS-1000Aシリーズ」および当社のデジタルオシロスコープラインナップについての詳細情報については、以下のウェブサイトをご覧ください。 http://www.instek.co.jp/product/oscilloscope/digital/ ■「GDS-1000Aシリーズ」製品特長 ・ワイドレンジな垂直感度：2mV/div～10V/div ・広範囲な水平時間　　　：1ns/div～50s/div 　1GS/ｓのレンジ　　　　：100μs/divから25ns/div(2CH使用時) ・多彩な演算機能　　　　：＋、‐、×、FFT、TTF rms ・豊富な自動計測　　　　：27種類(電圧項目、時間項目、遅延項目、等) ・拡大機能　　　　　　　：水平軸トリガポイント 【インターフェース】 ・USBデバイスポート：PCからフルリモート制御可能、USBプリンタ 　　　　　　　　　　 (PictBridge準拠) ・SDカードスロット ：波形データ、画面イメージ、およびパネル設定の 　　　　　　　　　　 保存／呼出し 【PCフリーソフトウェア“FreeeWave”】 このPCソフトウェアは、USBポート経由でPCへ画面イメージを転送することが可能であり、ユーザはPC画面上でオシロスコープの画面を見ることができます。 また、“FreeWave”から画面イメージ(.bmp)と波形データ(.csv)をPCに保存することができます。PCへ読み込んだ画像は波形イメージをWindows Media Videoファイル(.wmv)として記録／保存できるため、後で再生することができます。 ※PCソフトウェア“FreeeWave”は「GDS-1000/2000シリーズ」もサポートしています。 ・ExcelとWordへのデータ転送用に2つのアドインを用意。(予定) Excelのアドインにより、時間対電圧テーブルと波形チャートが画面に表示できて、Wordのアドインでは画面イメージをピクチャとして取り込めます。 ・LabVIEWドライバを用意 LabVIEWドライバは当社ホームページよりダウンロードしてください。 ■「GDS-1000Aシリーズ」製品主要機能 ・2チャンネル(周波数帯域：60MHz、100MHz、150MHz) ・デュアルサンプリングモード 　最高リアルタイムサンプリング：1GS/s(1CH時) 　　　　　　　　　　　　　　　　500MS/s(2CH時) 　等価サンプリング　　　　　　：25GS/s ・メモリ長　　　　　　　　　　：最大2メガポイント(1CH時) 　　　　　　　　　　　　　　　　最大1メガポイント(2CH時) ※等価サンプリング／ロールモードでは、メモリ長は4,000ポイントです。 ・本体内蔵メモリ フロントパネル設定：15セット 　　　　　　　　　　　　 波形の保存：15セット ・5.6インチTFTカラーTFT液晶ディスプレイ、LEDバックライト採用 ・27種類の自動測定 ・6桁周波数カウンタ機能 ・トリガモード：パルス幅、ビデオ、エッジ ・PCインタフェース：USBデバイスポート、PCからフルリモート可能、USBプリンタ(PictBridge準拠) ・SDカードスロット：画像イメージ(BMP)、波形データ(CSV)、パネル設定 ※保存できる波形データ：4000ポイント、2メガ(1メガ)が選択できます。 ・演算機能：＋、‐、×、FFT、FFT rms ・メニュー＆ヘルプ言語：多言語対応(日本語、英語、ドイツ語、フランス語、中国語など) ・小型(突起物なし)：310(W)×140(D)×142(H)mm 高速信号処理能力のないロングメモリのDSOは、その長いメモリ機能を使うため、ユーザに多くの制約があります。「GDS-1000Aシリーズ」は、広範囲の水平時間(TIME/DIV：100us/div～25ns/div)で最高サンプリングスピード1GS/sでの動作を可能にし、波形再現スピードのCPUと並列に動作する高速シグナルプロセッサを採用します。 ■販売方針 目標市場　　：高機能を実現した汎用デジタルストレージオシロスコープを低価格でご使用いただけます。 販売価格　　： 60MHｚ　GDS-1062A　107,000円(税別) 　　　　　　　100MHｚ　GDS-1102A　134,000円(税別) 　　　　　　　150MHｚ　GDS-1152A　148,000円(税別) 付属品　　　：プローブ(2本)、電源コード(1本)、ユーザーマニュアル 販売開始日　：2009年06月 出荷開始時期：2009年06月 【販売記念キャンペーン】 発売を記念して、SDカードをUSBに変換するカードリーダ／ライタをもれなく進呈いたします。(本体同梱) Microsoft(R)、Microsoft Excel、Microsoft Word および Windows は、米国 Microsoft Corporation の、米国、日本およびその他の国における登録商標または商標です。 ■株式会社インステック ジャパン 株式会社インステック ジャパンは、全世界に販売ネットワークを持つ総合計測器メーカーである台湾「GOOD WILL INSTRUMENT CO.,LTD.」100％出資の日本法人として、GWINSTEKブランドの製品を日本で販売・アフターサービスを行っています。 URL： http://www.instek.co.jp/ ■GOOD WILL INSTRUMENT CO.,LTD. GOOD WILL INSTRUMENT CO.,LTD.は、台湾計測業界のトップメーカーとして、30年以上にわたり豊富な製品ラインナップとユーザーニーズにすばやく対応したトータル・ソリューションを全世界に向け提供する総合計測器メーカーです。 URL： http://www.gwinstek.com/
