太陽光発電用パワコン・各種冷却装置にも対応! 光と風を通す産業用防音パネル「エアトース(R)EX」11月10日販売開始

高通気性防音構造関連製品の開発及び販売を行っている株式会社ノースビレッジラボ(本社:東京都港区、代表取締役:北村 善治)は、産業用新製品「エアトース(R)EX」を2015年11月10日より販売開始したことをお知らせします。
エアトース(R)は空気を通しながら防音できる今までにない新しい技術であり、日本と欧米を含め5件の特許を取得しております。動作の際、電気等のエネルギーを一切使用しないので、典型的なエコ技術でもあります。

エアトース(R)の仕組み
エアトース(R)の仕組み

詳細URL: http://www.northv-labs.co.jp/?p=978


これまで当社では、主に個人の方向けに各種エアトース(R)製品を販売して参りましたが、太陽光発電等で使用されるパワコンや各種冷却装置、及び工作機械の騒音低減ができないかとの産業用途のお問いわ合せも数多くいただいておりました。
太陽光発電用パワコンや工場内冷却装置用等には個々に特注として対応して参りましたが、迅速に製品の提供が可能となるよう、産業用として製品化を行いました。従来の窓用パネル製品より通気性を高めるために更にパイプ数を増加し、各種用途でも設置しやすい構造の製品となっております。
尚、「エアトース(R)EX」はパネル形状を標準製品として、必要なパイプ数に併せて、直列格子、千鳥格子、ダイヤ型の配置の3タイプの商品を販売いたしますが、取り付けが更に容易なカーテン式でのご提供も可能です。

今後は、従来のオンラインショップでの販売のほか、提携企業経由での販売も行い、上記装置を保有する企業のほか、オフィス用としてスペースの仕切りなど、幅広い用途でご利用いただけるよう販売を強化していきます。


【エアトース(R)の特徴】
■エアコン送風を通過させるだけでなく、防音壁の耐風圧工事費用も削減できます。
空気の流通が可能な複数の穴が施された防音設備となります。ただし、動作には電気などのエネルギーを利用しない為、屋内、屋外を問わず利用が可能です。

■複数の穴が施された防音板で、風きり音も小さくなります。
通常、穴が開いている状態ですと、風きり音などでさらに音が増しますが、
エアトースパイプ自体に防音機能を有しているため、騒音が新たに発生しません。

■透明な素材でも作成可能であり、光と風を通す明るい防音板ができます。
構造に特徴があるので素材を選びません。従来の防音素材との組合わせも可能です。通気がより必要な場合は、パイプ数を増やすことができますが、防音効果に影響はありません。


【エアトースREXの概要】
<製品概要と価格>
■製品概要
パネル素材:ポリカーボネート(中空,厚み6mm)
パイプ寸法:外径 25mm、空洞部内径 約10mm、厚さ 25mm
パイプ素材:柔らかいプラスチック

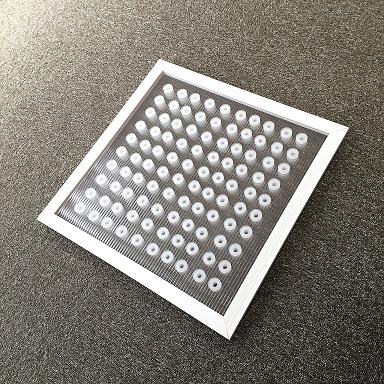

・パイプ数100直列格子タイプ
https://www.atpress.ne.jp/releases/80491/img_80491_6.jpg

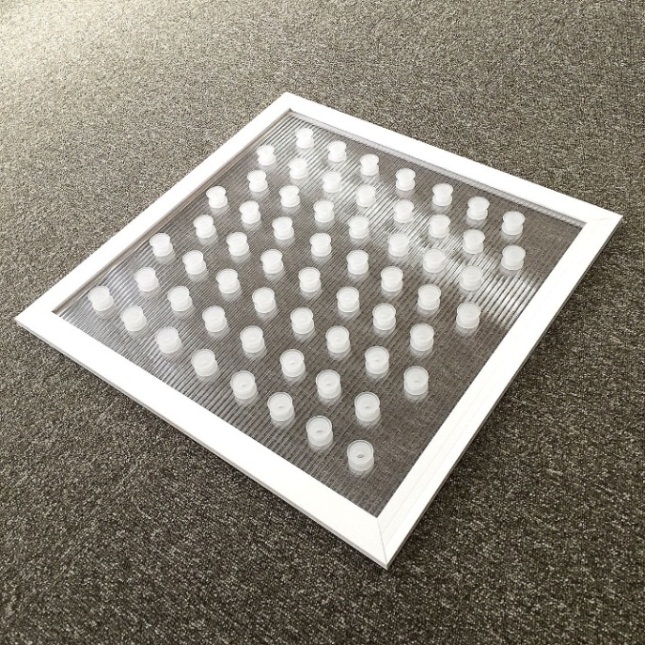

・パイプ数60千鳥格子タイプ
https://www.atpress.ne.jp/releases/80491/img_80491_7.jpg

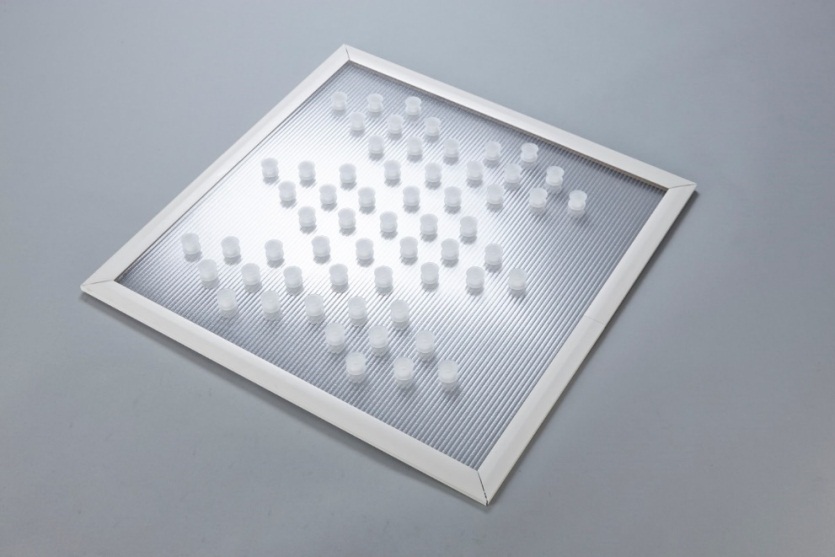

・パイプ数40ダイヤタイプ
https://www.atpress.ne.jp/releases/80491/img_80491_8.jpg

パネル素材は、標準品のポリカーボネートの他、設置場所に応じて他素材での製作が可能です。

■価格(参考)
・直列格子タイプ
型番:エアトースREX-S100(50×50cm) 価格(税抜き):26,000円

・千鳥格子タイプ
型番:エアトースREX-C60(50×50cm) 価格(税抜き):18,000円

・ダイヤタイプ
型番:エアトースREX-D40(50×50cm) 価格(税抜き):14,000円

価格は、パイプ数やパネルサイズによって異なります。


【エアトース(R)EXのポイント】
1.従来のエアトース製品と比較して、通気性をさらに考慮しました。
参考:50センチ四方での、パイプ数の違い
   直列格子:100個
   千鳥格子:60個
   ダイヤ型:40個

2.防音性能と、通気性能につきまして

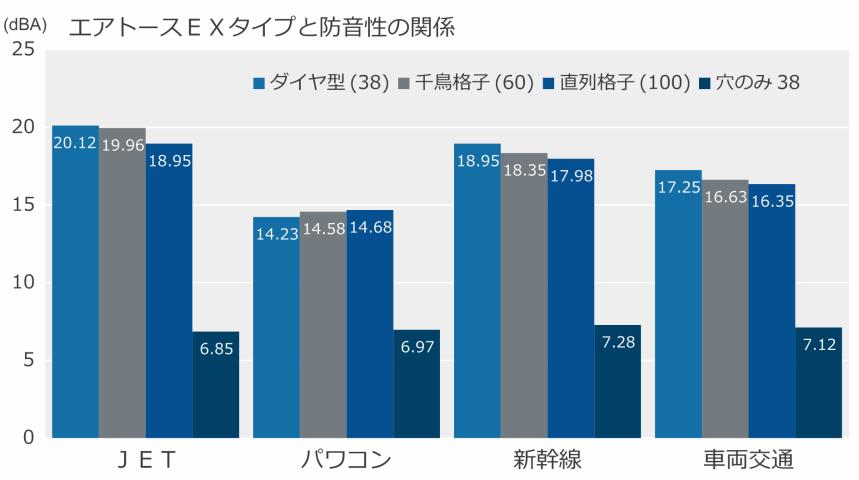

<防音性能>
通気性があるにもかかわらず、音源によっては開放時と比較して20dBの防音効果が得られます。また、パイプ数(グラフ内各タイプの数字)による依存性はさほどありません。勿論、穴を空けただけのものとは防音効果に大きな差が見られます。
https://www.atpress.ne.jp/releases/80491/img_80491_2.jpg

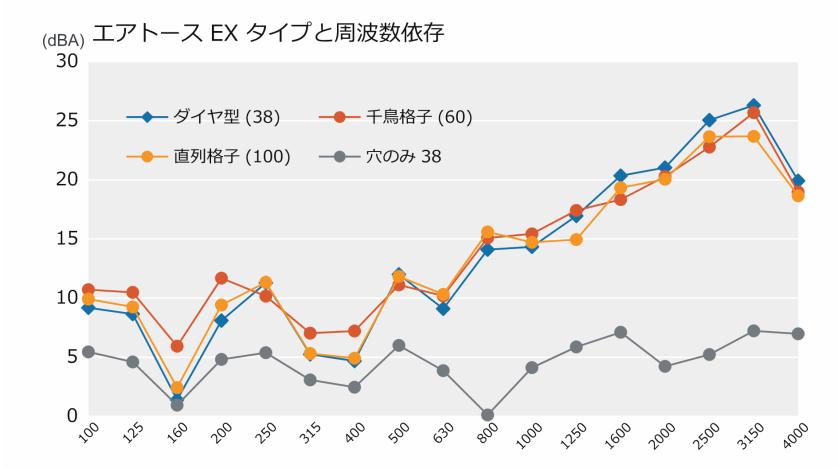

<周波数別性能>
500Hz以上から効果が出始め、100Hz以上からは穴を空けただけの場合と比較すると、20dB以上と大きな差が出ます。
https://www.atpress.ne.jp/releases/80491/img_80491_3.jpg

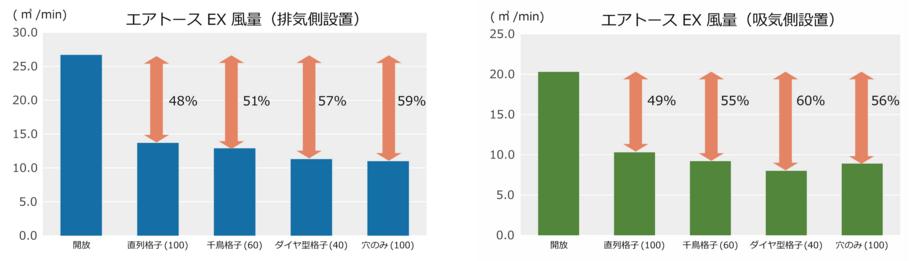

<通気性能>
使用したファンは少しの静圧があると回転数が落ちるタイプですが、それでも50%程度しか風量が落ちません。静圧に依存しないものや、パワーのあるファンを使用した場合は更にその差が小さくなります。
https://www.atpress.ne.jp/releases/80491/img_80491_4.jpg

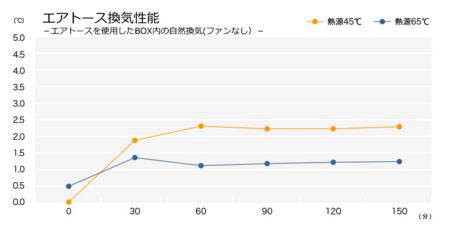

縦軸の温度が、外気との温度差となります。自然換気だけでも外気との温度差が1~2°Cで安定します。
https://www.atpress.ne.jp/releases/80491/img_80491_5.jpg


【ご参考適用例】

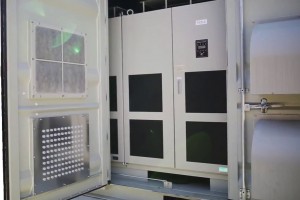

https://www.atpress.ne.jp/releases/80491/img_80491_9.jpg
(太陽光発電向けパワーコンディショナー設備給気側配置:神奈川県相模市)

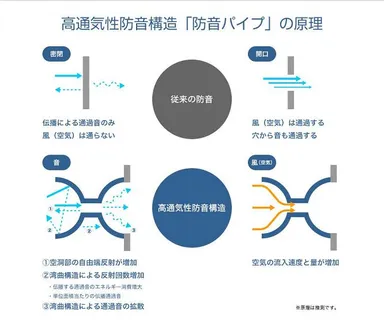

【エアトース(R)の仕組み】
https://www.atpress.ne.jp/releases/80491/img_80491_1.jpg
