アルカリ性PCBエッチング機市場規模マップ＋シェア＋フレームワーク

核心的な見方：アルカリ性PCBエッチング機は、PCB生産量の増加に単純に追随する汎用湿式処理装置ではなく、外層回路の寸法および配線形状を直接制御する重要なプロセス装置である。従来型多層PCB、車載PCB、産業用PCB、および外層パターンめっきを採用する多数のPCB製品が安定した需要基盤を形成している。一方、AIサーバー、高速ネットワーク、車載電子機器、高機能HDIの拡大により、PCBはより高多層化、高配線密度化、複雑な銅厚構成、高付加価値化へ進んでおり、アンダーカット、エッチファクター、基板上下表面の均一性、薄板搬送、自動薬液管理に対する要求が一段と厳しくなっている。今後の市場拡大はPCBの新規生産能力だけでなく、老朽化したエッチングラインの更新や、高精度設備における1ライン当たり設備価値の上昇からも生じる。ただし、回路がさらに超微細化すると、SAP、mSAP、薄膜シード銅、差分エッチング、フラッシュエッチングなどの技術が従来型サブトラクティブ法の適用領域を再定義する。そのため、アルカリ性PCBエッチング機市場で今後本当に重要なのは「PCB市場がどれだけ成長するか」ではなく、「どのPCB製品が今後もアルカリエッチングを使用するのか、回路形成難易度がどれだけ高まるのか、PCBメーカーが歩留まりと工程安定性向上のためにどれだけ設備投資を行うのか」である。

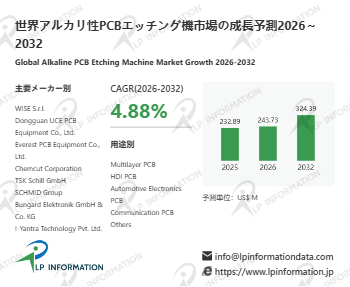

LP Information調査チームの「世界アルカリ性PCBエッチング機市場の成長予測2026～2032」によれば、2025年のアルカリ性PCBエッチング機市場規模は約2億3,289万米ドルであり、2032年には約3億2,439万米ドルに達すると予測されている。2026～2032年の年平均成長率（CAGR）は約4.88%である。

アルカリ性PCBエッチングとは、主にアンモニア系アルカリ性銅エッチング液を用いて、金属エッチレジストで保護されていない銅を選択的に除去し、設計された導体回路を残す工程である。一般的には水平搬送式の連続処理設備で使用され、独立型エッチング機として導入される場合もあれば、レジスト剥離―エッチング―スズ剥離を連続して行うSESラインなどに組み込まれる場合もある。Chemcutの公開情報によると、同社のPCBエッチング設備は独立型EtcherとSESの両方に対応し、Alkaline Etchantにも対応している。また、一部設備にはPLCによるスプレー圧力制御、比重、ORP、pH管理などが搭載されている。これは、現在のエッチング設備が単なる搬送機構とスプレー装置の組み合わせではなく、機械、流体、薬液、制御を一体化したプロセスプラットフォームへ移行していることを示している。
アルカリ性エッチングがPCB外層パターンめっき工程で長期間使用されてきた主な理由の一つは、スズやニッケルなど一般的な金属エッチレジストとの相性が良く、比較的高い銅エッチング速度と良好なエッチファクターを実現しやすい点にある。Chemcutの技術資料では、代表的なアルカリ性エッチング速度は約2～2.5 mil/minとされており、薬液の連続再生が可能であるほか、使用済み液に含まれる銅やアンモニアも回収可能とされている。
設備性能を本当に左右するのは、「1時間当たりどれだけ銅を除去できるか」ではなく、銅を除去した後も配線寸法が設計値にどれだけ近く保たれるかである。銅は垂直方向に除去されるだけでなく、配線端部から横方向にも侵食される。この現象がアンダーカット（サイドエッチ）である。配線幅が比較的大きい場合には、一定量のアンダーカットが発生しても工程許容範囲内に収まることが多い。しかし、ライン／スペースが狭くなるほど、同じ量の横方向エッチングが配線幅全体に占める割合が高まり、配線幅の縮小、インピーダンスずれ、さらには断線リスクにつながる。このため、高性能設備ではノズル構造、スプレー圧力、基板表面での液交換、上下スプレーバランス、リアルタイムパラメータ制御がますます重視されている。
この点からも、PCB市場の成長をそのままアルカリ性PCBエッチング機市場の成長として捉えることはできない。PCB市場金額が高付加価値AIサーバー基板の構成比上昇によって増加しても、実際のPCB生産面積が同じ比率で増加するとは限らない。また、PCBメーカーは既存設備の稼働率を高めることで生産能力を拡大し、新規設備購入を先送りする場合もある。したがって設備市場を左右するのは、新設ライン、既存設備の経年、工程高度化の程度、高性能設備の導入比率である。

現在のアルカリ性PCBエッチング設備は、依然として水平搬送式連続処理方式が中心であり、大きくは独立型エッチング装置と、SESなどの湿式処理ラインに組み込まれたアルカリエッチング工程に分けられる。独立型設備は、既存PCB工場における部分的な増産、ライン改造、老朽設備更新などに適している。一方、統合ラインは新設工場や新設ラインに適しており、前後工程の自動接続によって人手搬送や中間待機を削減し、量産時の工程一貫性を向上できる。
しかし、設備価値を本当に差別化する要素は、「独立型かライン型か」ではなく、どの程度広いプロセスウィンドウをカバーできるかである。厚銅PCBでは安定した銅除去能力と薬液負荷管理が重要となる一方、微細配線では低アンダーカットと配線寸法制御がより重要になる。高機能HDIや一部の薄板製品では、搬送安定性に対してさらに異なる要求が発生する。1台の設備で異なる銅厚、板厚、配線密度に対応するためには、より精密なスプレーゾーン制御、搬送速度制御、圧力制御、レシピ管理が必要となる。
今後の設備高度化は、自動圧力調整、オンライン薬液モニタリング、高均一スプレー、薄板安定搬送、薬液持ち出し低減、節水・薬液使用量削減、銅回収インターフェース、MES／スマートファクトリー接続などが中心になる。Chemcutが公開しているPCB設備では、外部自動圧力制御、微細なエッチング差異の補正、閉ループ型イオン交換による水使用量削減などが採用されている。これは、業界が従来型湿式機械設備から、「機械プラットフォーム＋薬液制御＋データ制御」を組み合わせた総合システムへ移行していることを示している。
同時に、環境性能も「排出規制対応」から設備TCOの比較項目へ移行しつつある。アルカリエッチングでは工程中に銅が継続的に薬液へ溶出するため、PCBメーカーは補給液使用量、銅回収、アンモニア揮発、結晶生成、水洗水量、排水処理を同時に管理する必要がある。今後の設備選定では初期購入価格だけでなく、PCB単位当たりの薬液コスト、水使用量、メンテナンス頻度、突発停止による損失まで含めて評価されるようになる。

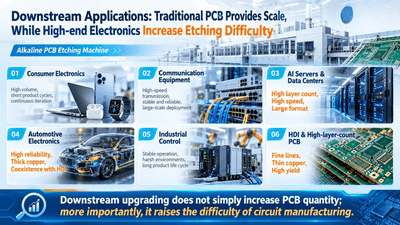

民生電子機器は依然としてPCB製造の重要な基盤市場であるが、スマートフォンやPCの出荷台数だけではエッチング設備需要を十分に説明できなくなっている。より重要なのは、1台当たりのPCB面積、高階HDIのビルドアップ構造、配線密度、製品世代交代である。スマートフォン出荷台数が比較的安定していても、HDI構造の高度化が続けば、PCBメーカーの配線寸法制御、薄板処理、歩留まりに対する要求は高まる。
AIサーバーとデータセンターは、より明確な構造的成長分野となっている。 AIサーバーは単純にPCB枚数を増加させるだけではなく、高多層、大型、高速伝送、HDI製品の需要を拡大させる。TPCAの最新業界資料によると、AIサーバーは台湾PCB産業の重要な成長エンジンとなっており、高多層基板とHDI需要が同時に拡大している。2026年のPCB設備投資も、高多層PCB、ABF基板、HDIなどの高性能製造能力へ一段と集中している。
アルカリ性PCBエッチング機にとって、この変化の重要性は処理対象基板の価値が高まる点にある。一般的なPCBでエッチング不良が発生しても損失は生じるが、より高多層で工程が長く、前工程コストが既に多く投入されたサーバーPCBで同様の不良が発生した場合、廃棄損失はさらに大きくなる。このため、高性能PCBメーカーは配線幅均一性、工程監視、設備安定性の向上に対して、より多くの設備投資を行う傾向が強まる。
車載PCBでは、「厚銅」と「微細配線」という二つの方向が同時に進んでいる。 BMS、OBC、インバーター、産業用電源などでは、比較的厚い銅層を安定して除去する能力と信頼性が重要である。一方、ADAS、ドメインコントローラー、中央演算プラットフォームでは、HDI、高多層、高速信号対応が進んでいる。このため車載PCBで求められるのは単なる「強いエッチング能力」ではなく、広いプロセスウィンドウ、優れた品種切替性、長期的な品質トレーサビリティである。
HDIも個別に見る必要がある重要市場である。 配線が細くなるほど、アンダーカットが最終配線寸法に及ぼす影響は大きくなる。エッチファクター、基板面内均一性、薄銅制御、薄板搬送安定性はいずれも歩留まりに直結する。そのため、HDIの成長がエッチング設備市場に与える最大の意味は「エッチング機をより多く購入すること」ではなく、高精度に対応できない旧式ラインの更新を促進する点にある。
一方、ICパッケージ基板や先端パッケージ関連用途については、適用範囲を慎重に見る必要がある。ABF基板などの超微細配線製品では、SAP、mSAP、薄膜シード銅、差分エッチング、フラッシュエッチングなどが広く採用されている。AtotechはSAP／mSAP向けの差分エッチングやFine-Line関連プロセスを提供しており、IC基板向けソリューションでも超微細配線形成やシード層処理を重視している。これは、配線微細化が進むほど、厚い銅層から大量の銅を除去する従来型サブトラクティブ法の技術的制約が明確になることを示している。
したがって、先端パッケージは湿式処理設備の高度化機会である一方、従来型アルカリエッチング設備が無制限に適用範囲を拡大できない技術的境界でもある。

アルカリ性PCBエッチング機の外観は比較的単純に見える。槽、搬送、スプレー、ろ過、循環、水洗、制御システムが基本構成である。しかし、顧客が安定した量産を実現できるかどうかを決めるのは、数カ月から数年にわたる連続運転でも、システム全体が配線寸法をプロセスウィンドウ内に維持できるかどうかである。
競争力は主に、配線寸法・アンダーカット制御、スプレー・流体制御、薄板搬送、薬液管理、自動化・データ能力、顧客量産実績の6点に集約される。
例えば、高性能エッチング設備ではノズル配置、ゾーン別圧力制御、基板表面の液交換改善によって、基板上下および幅方向の均一性を高める。薬液システムでは温度、銅負荷、pH、補液、ろ過状態をリアルタイムで管理する必要がある。SCHMIDが公開しているアルカリ性PCBエッチングシステムでは、揺動ノズル、自動pH調整、Finelineスプレーなどが採用されており、エッチファクターと基板面内均一性の向上を狙っている。
薬液と設備の統合もさらに進んでいる。MKS傘下Atotechは2026年のPCBおよびパッケージ基板向けソリューションにおいて、歩留まり、一貫性、信頼性向上を目的として、薬液、設備、データ、自動化の統合を明確に打ち出している。個々の製品については工程別の確認が必要であるものの、この方向性は業界全体を代表している。高性能PCB湿式処理設備メーカー間の競争は、単体機械装置から総合的なプロセスシステム能力へ移行している。
顧客にとって、装置を製造できることは第一歩にすぎない。異なるPCB製品、異なる銅厚、長期連続量産条件でも工程パラメータを安定して維持できることが、主要PCBメーカーのサプライチェーンへ参入する本当の障壁となる。

アジアは引き続きアルカリ性PCBエッチング設備の最大需要地域であるが、地域構成は変化しつつある。
中国本土は、通常多層板、HDI、サーバーPCB、通信PCB、車載PCB、産業用PCBを幅広くカバーする、世界でも最も包括的なPCB製造集積地の一つである。AIサーバー、データセンター、新エネルギー車が高機能HDIおよび多層PCBへの投資を継続的に押し上げている。アルカリ性PCBエッチング機にとって、中国市場では新設ラインだけでなく、国産設備への置換、旧ラインの自動化改造、微細配線対応、高効率な節水・薬液削減も重要な需要源となる。
台湾、日本、韓国は、高性能PCB、HDI、サーバー基板、パッケージ基板関連プロセスの重要性がより高い地域である。AIサーバー市場拡大に伴って高多層PCBとHDIへの投資が増加している一方、SAP／mSAPなどの先進配線形成技術への移行も比較的早い。そのため、従来型PCB向けアルカリエッチング需要と、先端基板向け配線形成設備を明確に区別する必要がある。
東南アジアは、今後数年間で設備設置量の変化を最も注視すべき地域の一つになりつつある。 AIやハイパフォーマンスコンピューティングに関連する高性能多層板、HDI、パッケージ基板への投資が増加しており、ベトナムやマレーシアでもPCBおよび半導体サプライチェーンの拡張が進んでいる。
この変化はPCB設備メーカーにとって特に重要である。設備市場で重要なのはPCBメーカーの本社所在地ではなく、新しい生産ラインがどこに建設されるかである。新設工場では湿式処理ラインをゼロから導入する必要があるため、東南アジアでは成熟地域の単純な設備更新需要よりも、グリーンフィールド投資による新規設備機会が直接的に発生しやすい。
北米と欧州のPCB生産能力はアジアより小さいものの、航空宇宙、医療、産業機器、高性能通信、高信頼性電子機器などの分野では、高付加価値PCBに対する安定需要が存在する。これらの地域では、最大処理能力だけでなく、生産柔軟性、工程再現性、保守性、環境規制対応がより重視される。

アルカリ性PCBエッチング機の今後の成長機会は、PCB新設能力、高多層・HDI増産、AIサーバー、高速ネットワーク、車載電子機器、東南アジア新設工場、設備更新、国産化、水・薬液使用量の最適化などに集中する。特にPCB産業が単純な生産能力競争から高性能製造能力の競争へ移行するなかで、従来製品には対応できても高付加価値PCBの歩留まり要求を満たせない旧式エッチング機が増え、新たな設備更新需要が発生する可能性が高い。
一方、業界には明確な制約も存在する。第一に、PCB設備は耐用年数の長い資本財であり、PCBメーカーは既存ラインの稼働率を引き上げることで新規設備投資を先送りできるため、需要は設備投資サイクルの影響を受けやすい。第二に、アルカリ性エッチングはアンモニア揮発、塩類結晶、薬液管理、排水処理などの課題を伴い、高い処理能力は同時に環境負荷と運転コスト管理の負担増加を意味する。
より長期的な課題は、配線形成技術そのものの変化である。ライン／スペースが縮小すると、比較的厚い銅層から大量の銅を除去する従来型サブトラクティブ法では、アンダーカット制御がますます難しくなる。SAP／mSAPはより薄いベース銅やシード層から配線形成を開始するため、横方向に除去しなければならない銅量を低減でき、超微細配線化に適している。
したがって、将来市場は「配線が細くなれば、従来型アルカリエッチング機の需要が必ず増える」という単純な関係ではない。より適切な見方は、一般PCBおよび中高性能PCBがアルカリエッチングの長期的な需要基盤を形成し、高多層、HDI、車載PCBが設備の高精度化を促進する一方、超微細配線や一部先端パッケージ領域では、薄銅化、精密差分エッチング、新工程との統合によって従来型設備の適用範囲を再定義する必要があるということである。

【 アルカリ性PCBエッチング機 報告書の章の要約：全14章】
第1章では、アルカリ性PCBエッチング機レポートの範囲を紹介するために、製品の定義、統計年、調査目的と方法、調査プロセスとデータソース、経済指標、政策要因の影響を含まれています
第2章では、アルカリ性PCBエッチング機の世界市場規模を詳細に調査し、製品の分類と用途の規模、販売量、収益、価格、市場シェア、その他の主要指標を含まれています
第3章では、アルカリ性PCBエッチング機の世界市場における主要な競争動向に焦点を当て、主要企業の売上高、収益、市場シェア、価格戦略、製品タイプと地域分布、産業の集中度、新規参入、M&A、生産能力拡大などを紹介します
第4章では、アルカリ性PCBエッチング機の世界市場規模を、主要地域における数量、収益、成長率の観点から分析します
第5章では、アメリカ地域におけるアルカリ性PCBエッチング機業界規模と各用途分野について、販売量と収益に関する詳細情報を探します
第6章では、アジア太平洋地域におけるアルカリ性PCBエッチング機市場規模と各種用途を、販売量と収益を中心に分析します
第7章では、ヨーロッパ地域におけるアルカリ性PCBエッチング機の産業規模と特定の用途について、販売量と収益について詳しく分析します
第8章では、中東・アフリカ地域におけるアルカリ性PCBエッチング機産業の規模と様々な用途、販売量と収益について詳しく考察します
第9章では、アルカリ性PCBエッチング機の業界動向、ドライバー、課題、リスクを分析します
第10章では、アルカリ性PCBエッチング機に使用される原材料、サプライヤー、生産コスト、製造プロセス、関連サプライチェーンを調査します
第11章では、アルカリ性PCBエッチング機産業の販売チャネル、流通業者、川下顧客を研究します
第12章では、アルカリ性PCBエッチング機の世界市場規模を地域と製品タイプ別の売上高、収益、その他の関連指標で予測します
第13章では、アルカリ性PCBエッチング機市場の主要メーカーについて、基本情報、製品仕様と用途、販売量、収益、価格設定、粗利益率、主力事業、最近の動向などの詳細情報を紹介します
第14章では、調査結果と結論
