グローバルCMP研磨パッドビジネス情報レポート：市場シェア、競争環境、価格変動2026-2032

その他

2026年5月28日 17:35

CMP研磨パッド世界総市場規模

CMP 研磨パッドは、半導体製造工程における化学機械研磨（CMP：Chemical Mechanical Polishing）プロセスにおいて、研磨液を保持・供給し、ウエハ表面を機械的に研磨するための重要な消耗品である。主にポリウレタンや不織布などの高分子材料から構成されており、表面には細かい溝や穴が設けられており、これらが研磨液の流れや、研磨屑の排出を促進する役割を果たす。

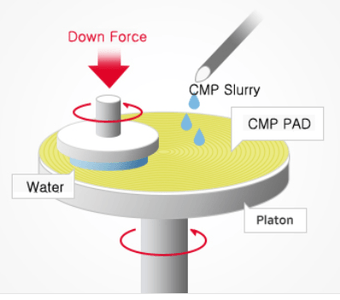

図. CMP研磨パッドの製品画像

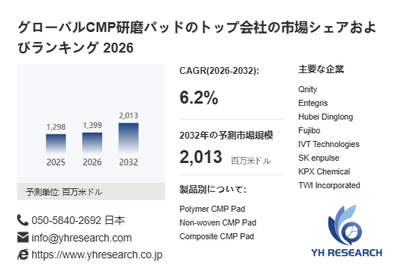

YHResearch調査チームの最新レポート「グローバルCMP研磨パッドのトップ会社の市場シェアおよびランキング 2026」によると、世界のCMP研磨パッド市場は2025年に1298百万米ドル規模に達すると予測され、2026年には1399百万米ドルに拡大する見込みです。2032年までに2013百万ドルに達すると予測されており、2026年から2032年までの期間における年平均成長率（CAGR）は6.2%と予想されています。

上記の図表／データは、YHResearchの最新レポート「グローバルCMP研磨パッドのトップ会社の市場シェアおよびランキング 2026」から引用されています。

CMP研磨パッド｜先端半導体微細化を支える化学機械研磨消耗材の市場動向と技術進化

■CMP研磨パッドの役割と半導体微細化を支えるコア技術

CMP研磨パッドは、半導体製造プロセスにおける化学機械研磨（CMP：Chemical Mechanical Polishing）工程で使用される中核的な消耗材であり、ウエハ表面のナノレベル平坦化を実現するために不可欠な部材である。CMP研磨パッドは、ポリウレタンや不織布などの高分子材料を基材とし、表面に設計された微細な溝（groove）やポア構造を通じて研磨液の保持・供給・排出を制御する機能を持つ。

この構造により、CMP研磨パッドは研磨粒子の均一分散と反応生成物の排出を同時に実現し、ウエハ表面の均一な平坦化を可能にする。特に先端半導体では、配線多層化やEUVリソグラフィ対応により、ナノスケールでの平坦度制御が求められており、CMP研磨パッドの性能がデバイス歩留まりを直接左右する重要要素となっている。

■半導体微細化と先端材料転換がCMP研磨パッド需要を押し上げ

CMP研磨パッド市場は、半導体デバイスの3D化・微細化の進展により構造的な成長局面にある。特にロジック半導体やメモリ（DRAM・NAND）では、微細化に伴う層間平坦化精度の要求が急速に高度化している。

直近6カ月の業界動向では、AI向け高性能GPUやHBM（High Bandwidth Memory）生産拡大に伴い、多層配線構造に対応した高耐久CMP研磨パッドの需要が増加している。また、先端ノード（3nm〜2nm世代）では、従来以上に低欠陥・高均一性が求められ、研磨パッドの微細構造設計が重要性を増している。さらに、SiC・GaNなどのパワー半導体材料の採用拡大により、従来シリコンとは異なる硬度・化学特性に対応可能なCMP研磨パッドの開発も進展している。これにより、材料別に最適化された製品セグメントが形成され、市場の高度分化が進んでいる。

■CMP研磨パッドの技術革新とプロセス高度化

CMP研磨パッドの技術競争は、「材料設計」「表面構造制御」「耐久性」「研磨均一性」の4軸で進化している。特に重要なのは、研磨液（スラリー）の流動制御と接触界面の安定化であり、微細溝パターンの最適設計が研磨品質を大きく左右する。

近年では、ナノレベルのポア構造制御や多層複合パッド構造の採用が進んでおり、研磨レートの安定化と欠陥低減を両立する技術開発が加速している。また、パッドのドレッシング（表面再生）技術の高度化により、寿命延長とコスト最適化も重要なテーマとなっている。

加えて、AIを活用したCMPプロセス制御も進展しており、ウエハ状態や研磨履歴データを基にリアルタイムで研磨条件を最適化する取り組みが拡大している。これにより、CMP研磨パッドは単なる消耗材から、プロセス制御の一部として機能する領域へ進化しつつある。

■市場構造とグローバル競争環境の特徴

CMP研磨パッド市場は、アメリカ・日本・韓国の大手材料メーカーが長年の技術蓄積を背景に高いシェアを維持する寡占構造となっている。これらの企業は、材料設計技術、表面加工技術、プロセス適合性の3要素を強みに、先端ノード向け市場を主導している。

一方、中国・台湾などの新興プレイヤーは、コスト競争力と量産能力を武器に中位グレード市場で存在感を拡大している。特に成熟ノードや一部メモリ用途では、ローカル供給体制の強化が進み、地域別最適調達の流れが加速している。

■応用領域拡大と次世代半導体製造への展開

CMP研磨パッドの応用は従来のロジック・メモリ半導体に加え、パワー半導体、LED、太陽電池、ディスプレイ、光学レンズなどへと拡大している。特にEUV世代以降の半導体製造では、極限的な表面平坦化が求められるため、CMP工程の重要性はさらに高まっている。

また、電動化・再生可能エネルギー市場の拡大に伴い、SiC基板や化合物半導体向けCMP需要が増加している点も注目される。これらの材料は硬度が高く加工が難しいため、高耐摩耗性・高安定性を備えたCMP研磨パッドが不可欠となる。

今後は、持続可能性の観点から研磨パッドの長寿命化やリサイクル性向上も重要テーマとなる。加えて、スマートファブ化に伴い、デジタルツインやAI制御と連動した次世代CMPプロセスの中核部材として、CMP研磨パッドの戦略的重要性はさらに高まると考えられる。

本記事は、YH Researchが発行したレポート「グローバルCMP研磨パッドのトップ会社の市場シェアおよびランキング 2026」を紹介しています。
