常時インバータ給電方式 無停電電源装置(UPS)で、 驚きのサイズと価格を実現した「BA-Tシリーズ / BA-Rシリーズ」を 2015年3月2日より販売開始

オムロン株式会社 無停電電源装置(UPS)サイトURL
http://www.omron.co.jp/ese/ups/

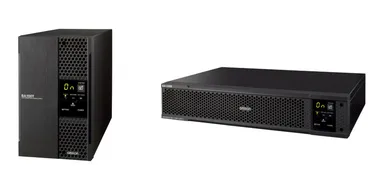

【無停電電源装置(UPS)BA-T / BA-Rシリーズ】
型式　　出力容量　　　/ メーカー希望小売価格(税抜価格) / 発売日
BA100T：1000VA / 800W / 110,000円　　　　　　　　　　　/ 2015年3月2日
BA100R：1000VA / 800W / 110,000円　　　　　　　　　　　/ 2015年3月2日
BA75T ： 750VA / 600W /　96,000円　　　　　　　　　　　/ 2015年4月6日

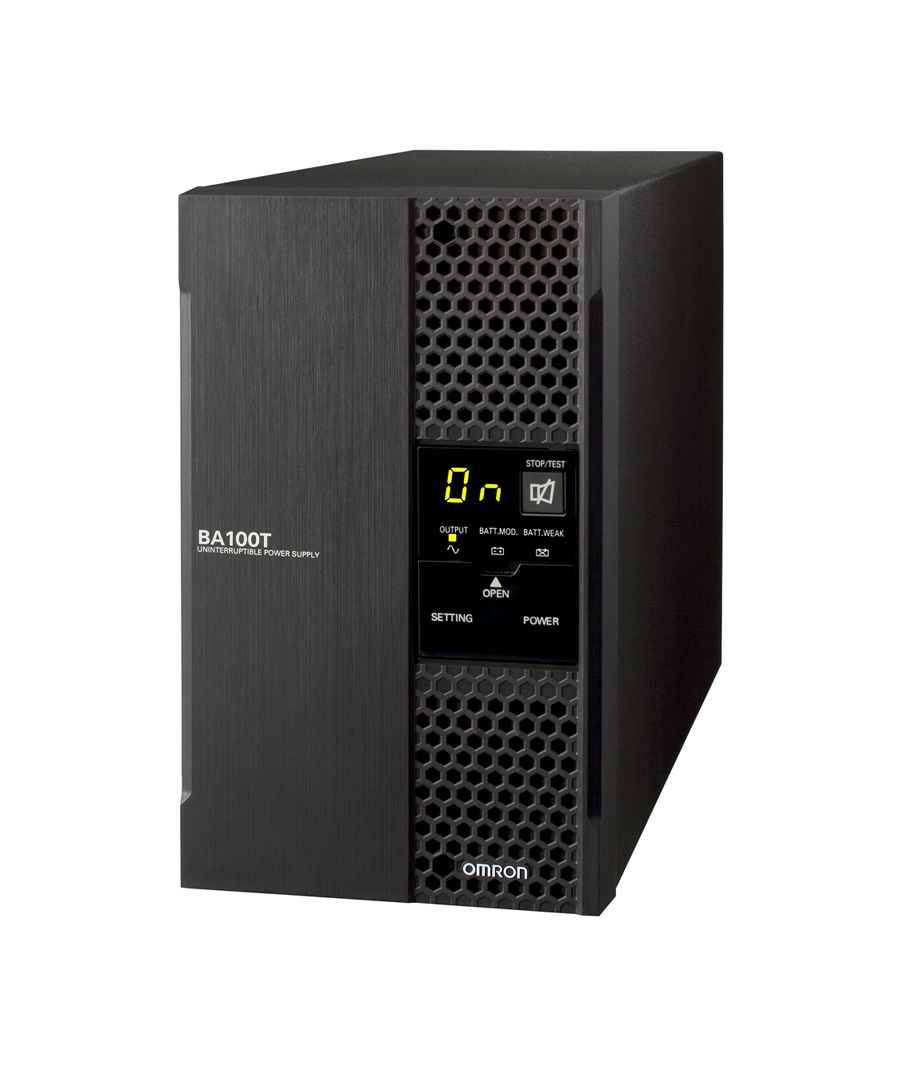

BA100T
http://www.atpress.ne.jp/releases/56032/img_56032_2.jpg

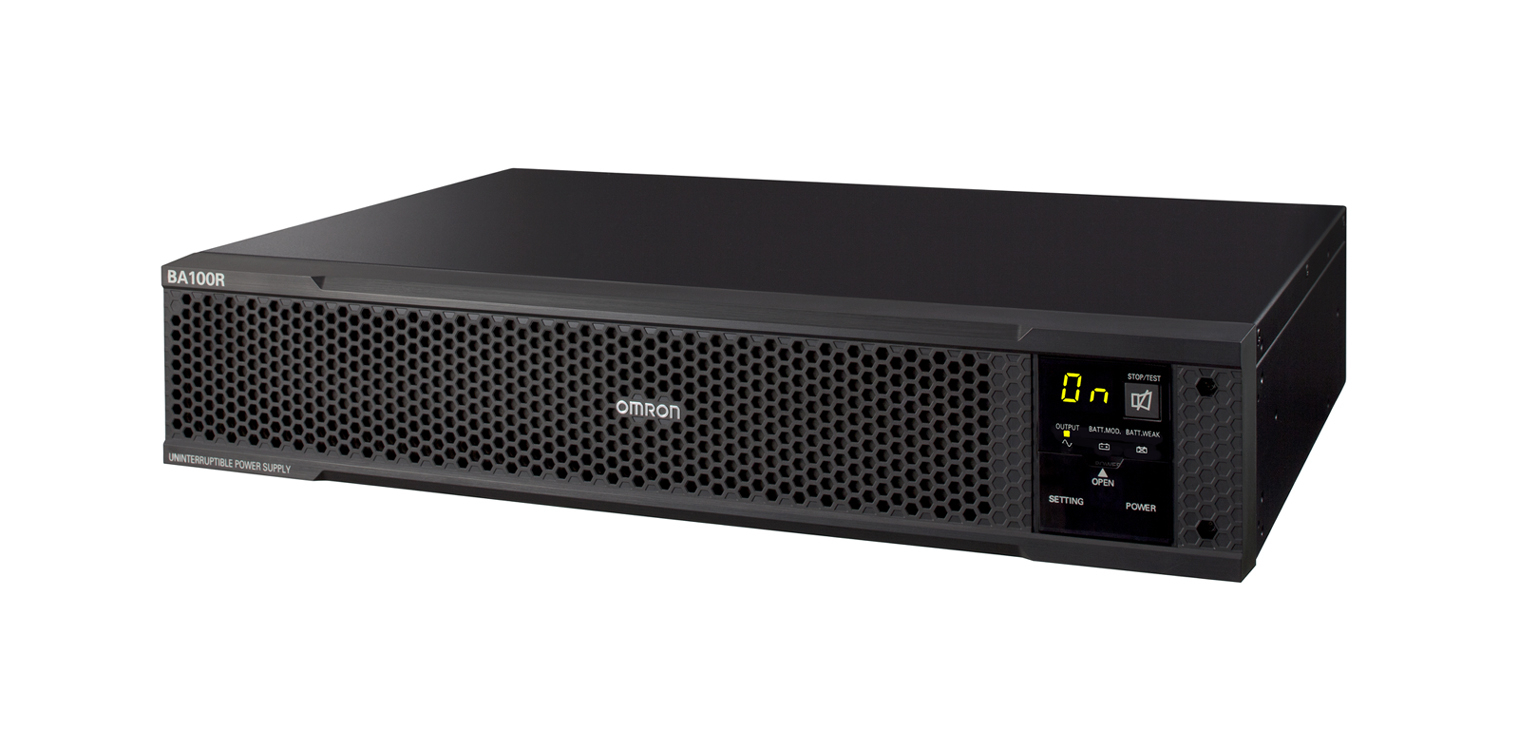

BA100R
http://www.atpress.ne.jp/releases/56032/img_56032_3.jpg


　BA-Tシリーズ(タワー型)、BA-Rシリーズ(ラックマウント型)は、常時インバータ給電方式として「小型化」と「低価格化」を追求した無停電電源装置(UPS)です。

　常時インバータ給電方式UPSは、主に産業用製造装置や検査装置のシステム、またFAパソコンのバックアップなどに使用される高機能UPSです。
　BA-T / BA-Rシリーズは、この中でも特に設置スペースが制約され「小型」が要求される「装置への内蔵」需要に対応できる製品として開発、合わせて機能を絞り込むことで低価格を実現しました。産業機器用途以外にも「小型」という特性を活かし、エレベータや自動販売機など様々な場所でご使用いただけます。

　BA-T / BA-Rシリーズは、これまでの設置スペースという問題を解決し、装置やシステム、部材、データを電源トラブルによる破損・被害から守ります。


≪設置スペースによる課題≫
・UPSが設置できなかった
・UPSを設置するため機器を改造するコストがかかっていた


■主な特長
◎使えるシーンが広がるコンパクトな常時インバータ給電方式UPS
常時インバータ給電方式UPSとして、驚きのサイズです。
BA-Tシリーズ：幅128×奥行345×高さ210mm
BA-Rシリーズ：幅438×奥行315×高さ85mm

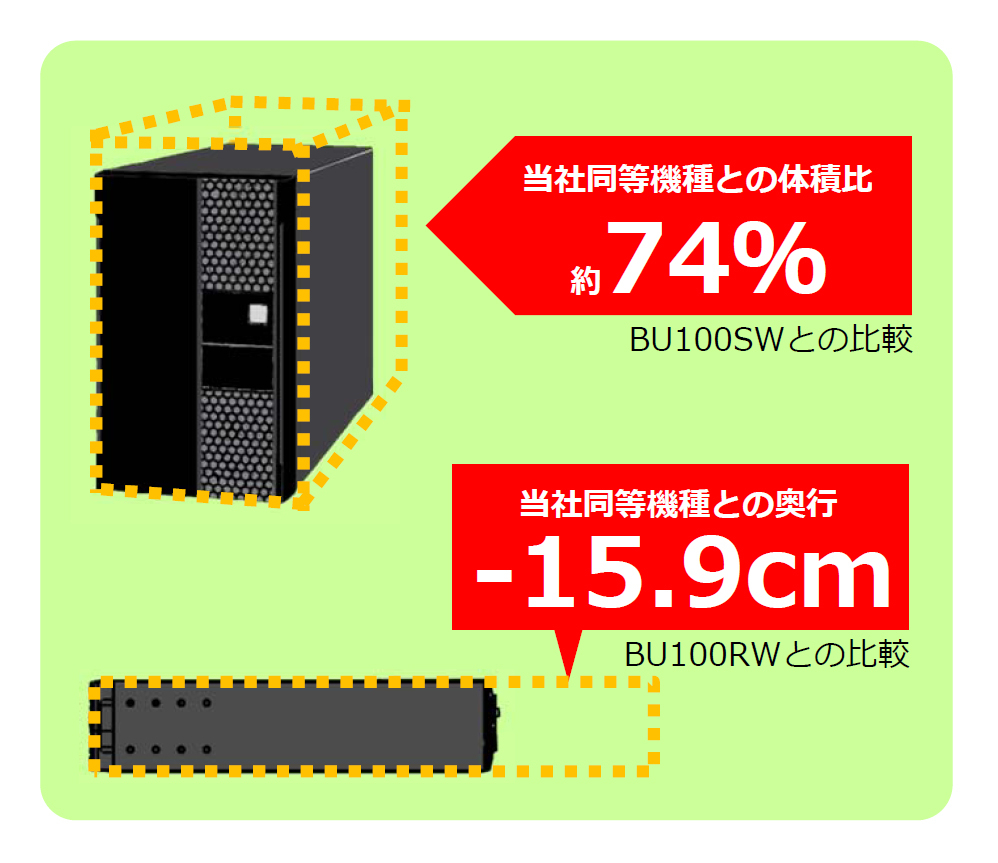

＜比較イメージ図＞
http://www.atpress.ne.jp/releases/56032/img_56032_4.jpg

◎機能を絞り込むことで、この低価格を実現
産業機器、装置組込み用途に必要な機能のみに絞り込むことで、低価格を実現しました。

◎自動シャットダウンソフト「Simple Shutdown Software」が無償ダウンロード可能
ソースコードを公開しているので、自動シャットダウン機能を簡単に組込むことができます。

◎品質重視の国内生産

◎消費電力を抑える自動切替式常時インバータ給電方式
電源環境の変化を常にモニタリングし、常時インバータ給電方式と常時商用給電方式を、効率よく自動で切り替えます。消費電力を抑え電気代を低減します。

◎産業機器、組込み用途に最適な機能
・接点インタフェース、リモートON / OFF端子を標準装備
・縦置き / 横置きが可能
・UL1778 / CEマーキング適合 / RoHS対応

◎標準で本体3年保証＋バッテリ3年間無償提供サービス
安心の長期保証サービス。万一の時でも保守コストを低減できます。

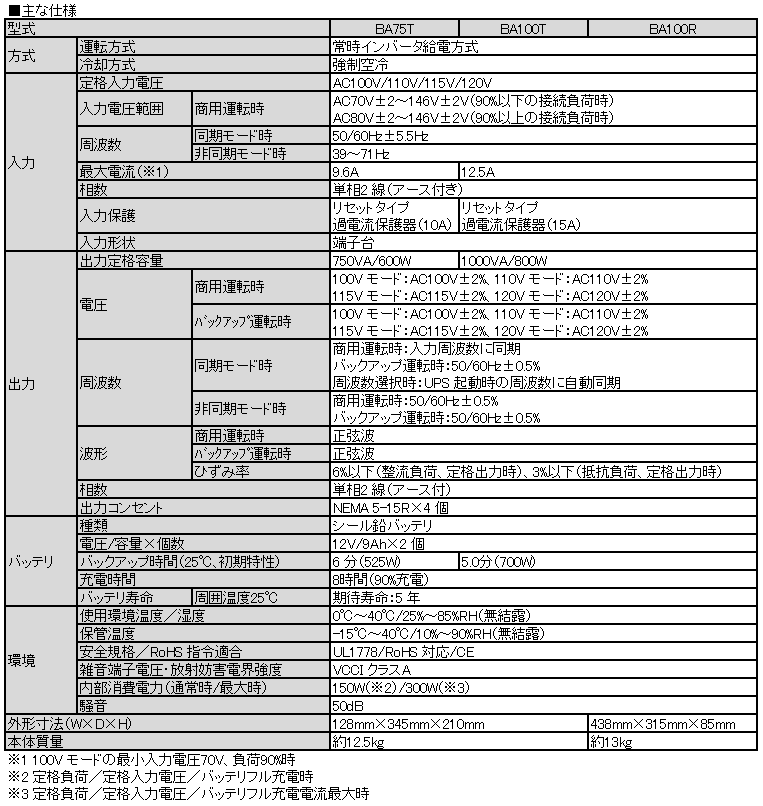

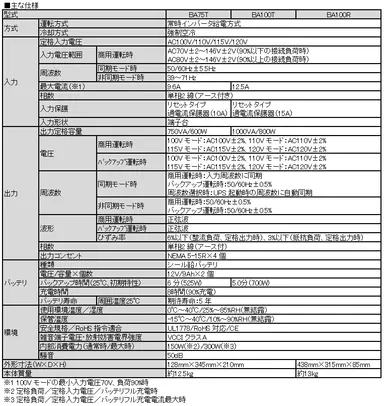

■主な仕様
http://www.atpress.ne.jp/releases/56032/img_56032_5.png

＜型式＞
BA75T / BA100T / BA100R

＜方式＞
運転方式：常時インバータ給電方式
冷却方式：強制空冷

＜入力＞
定格入力電圧 ：AC100V / 110V / 115V / 120V
入力電圧範囲 ：商用運転時　AC70V±2～146V±2V(90％以下の接続負荷時)
　　　　　　　　　　　　　 AC80V±2～146V±2V(90％以上の接続負荷時)
周波数　　　 ：同期モード時…50 / 60Hz±5.5Hz
　　　　　　　 非同期モード時…39～71Hz
最大電流(※1)：【BA75T】9.6A
　　　　　　　 【BA100T / BA100R】12.5A
相数　　　　 ：単相2線(アース付き)
入力保護　　 ：【BA75T】リセットタイプ　過電流保護器(10A)
　　　　　　　 【BA100T / BA100R】リセットタイプ　過電流保護器(15A)
入力形状　　 ：端子台

＜出力＞
出力定格容量：【BA75T】750VA / 600W
　　　　　　　【BA100T / BA100R】1000VA / 800W
電圧　　　　：・商用運転時 100V モード：AC100V±2％
　　　　　　　　　　　　　 110V モード：AC110V±2％
　　　　　　　　　　　　　 115V モード：AC115V±2％
　　　　　　　　　　　　　 120V モード：AC120V±2％
　　　　　　　・バックアップ運転時 100V モード：AC100V±2％
　　　　　　　　　　　　　　　　　 110V モード：AC110V±2％
　　　　　　　　　　　　　　　　　 115V モード：AC115V±2％
　　　　　　　　　　　　　　　　　 120V モード：AC120V±2％
周波数　　　：・同期モード時 商用運転時：入力周波数に同期
　　　　　　　　　　　　　　 バックアップ運転時：50 / 60Hz±0.5％
　　　　　　　　　　　　　　 周波数選択時：UPS起動時の周波数に自動同期
　　　　　　　・非同期モード時 商用運転時：50/60Hz±0.5％
　　　　　　　　　　　　　　　 バックアップ運転時：50 / 60Hz±0.5%
波形　　　　：・商用運転時　　　　 正弦波
　　　　　　　・バックアップ運転時 正弦波
　　　　　　　・ひずみ率　　　　　 6％以下(整流負荷、定格出力時)
　　　　　　　　　　　　　　　　　 3％以下(抵抗負荷、定格出力時)
相数　　　　：単相2線(アース付)
出力コンセント：NEMA 5-15R×4個

＜バッテリ＞
種類　　　　　　　　　　　　　　：シール鉛バッテリ
電圧 / 容量×個数　　　　　　　 ：12V / 9Ah×2個
バックアップ時間(25℃、初期特性)：【BA75T】6分(525W)
　　　　　　　　　　　　　　　　　【BA100T / BA100R】5.0分(700W)
充電時間　　　　　　　　　　　　：8時間(90％充電)
バッテリ寿命 (周囲温度25℃)　　 ：期待寿命　5年

＜環境＞
使用環境温度 / 湿度　　　　　 ：0℃～40℃ / 25％～85％RH(無結露)
保管温度　　　　　　　　　　　：-15℃～40℃ / 10％～90％RH(無結露)
安全規格 / RoHS 指令適合　　　：UL1778 / RoHS 対応/CE
雑音端子電圧・放射妨害電界強度：VCCI クラスA
内部消費電力(通常時 / 最大時) ：150W(※2) / 300W(※3)
騒音　　　　　　　　　　　　　：50dB

＜外形寸法(W×D×H)＞
【BA75T / BA100T】128mm×345mm×210mm
【BA100R】　　　　438mm×315mm×85mm

＜本体質量＞
【BA75T / BA100T】約12.5kg
【BA100R】　　　　約13kg

※1 100V モードの最小入力電圧70V、負荷90％時
※2 定格負荷 / 定格入力電圧 / バッテリフル充電時
※3 定格負荷 / 定格入力電圧 / バッテリフル充電電流最大時


■ターゲットユーザ
産業機器へのバックアップ、装置への組込み用途で使用されるユーザ


■販売目標台数
BA-T / BA-Rシリーズ(3機種合計)…10,000台 / 年
