    超音波探傷器のフラグシップモデル『DFX-8+』を販売開始  ~表面近傍の傷の検査から最大30mの厚物まであらゆる超音波探傷を実現~

    商品
    2014年11月5日 10:00

    超音波検査機器の販売を行うダコタ・ジャパン株式会社(本社:さいたま市、代表取締役:深澤 義知)は、新製品の超音波探傷器『DFX-8+』を販売開始しました。

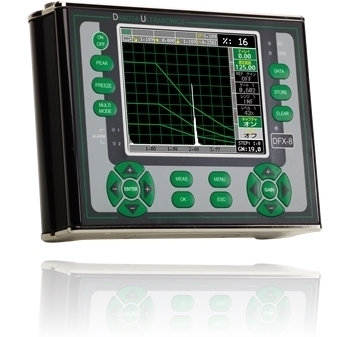

    『DFX-8+』

    『DFX-8+』: http://www.dakotajapan.com/ufd/DFX8plus.html


    ◆超音波探傷器『DFX-8+』の概要
    『DFX-8+』は、薄肉材料や表面近傍の傷の検査から鋳物・FRP等の高減衰材、最大30mの厚物まで、あらゆる超音波探傷を実現する高性能超音波探傷器です。

    DAC(距離振幅特性曲線)、TCG、DGS/AVG、曲面補正機能(CSC)をはじめ、400Vのパルス電圧、水浸探傷用のインターフェースゲート、アナログ出力、ラインでの自動検査を実現する外部コントロール機能等、超音波探傷に必要なすべての機能を搭載しました。

    『DFX-8+』は、超音波探傷器のフラグシップモデルとして、あらゆる超音波探傷検査で最高の精度を実現します。


    ◆用途
    ・各種材料のきずや割れ、内部欠陥の検査
    ・溶接部の欠陥検査、接着・剥離検査
    ・自動水浸探傷等の各種自動探傷試験
    ・厚さ測定


    ◆特徴
    ・18時間もの長時間の操作が可能な、
     低消費電力液晶ディスプレイ(Blanview)と大容量リチウムイオンバッテリー
    ・バッテリーとAC電源に加え、乾電池での操作が可能な
     トリプルパワーサプライデザイン
    ・表示画像をワンステップで保存するキャプチャ機能
    ・屋外でも見やすいBlanview液晶ディスプレイ
    ・DAC(距離振幅特性曲線)、TCG、DGS/AVGを標準搭載
    ・配管等の曲率による誤差を補正する曲面補正機能
    ・厚さ計ソフトウェアを標準搭載、
     厚さ計の最上位機種CMX DL+の機能をすべて搭載
    ・4GBの内部メモリと64GBまで対応可能なSDカードスロット
    ・水浸探傷用のインターフェースゲート
    ・厚物や高減衰材の測定を可能にする、400Vのパルス電圧
    ・アナログ出力と外部コントロール機能
    ・IP65準拠
    ・2年保証


    ◆仕様
    測定範囲    : 0~30,000mm(鋼中)
    音速範囲    : 256~16,000m/秒
    ゼロオフセット : 0~999.999us
    ディレイ    : 0~25,375mm(鋼中)
    ゲイン     : 0~110dB
    探傷モード   : 一振動子探触子、二振動子探触子
    パルス電圧   : 100、150、200、400V
    パルス幅    : 40ns(スパイク)、80ns(ノーマル)、400ns(ワイド)
    ダンピング   : 50、75、100、300、600、1500ohms
    周波数帯域   : 広帯域 1.8MHz~19MHz(-3dB)、
              狭帯域 0.5、1、2、5、10、15MHz
    直線性     : 時間軸   ±0.4%(FSW)
              振幅    ±1%(FSH)
              アンプ精度 ±1dB
    測定項目    : ビーム路程・厚さ、深さ、距離、振幅
    ゲート     : 探傷器 2ゲート+インターフェースゲート
              厚さ計 3ゲート
    エコー     : 全波・正半波・負半波・RF
    検出      : Jフランク、フランク、ピーク、ゼロクロス
    単位      : mm、inch
    その他機能   : DAC(距離振幅特性曲線)、TCG、AVG/DGS、AWS、
              曲面補正機能、厚さ計モード
    プローブコネクタ: LEMO 00(レモ小)×2
    データメモリ  : 内部メモリ(4GB)、SDカード(最大64GB)
    ディスプレイ  : 320×240ピクセル
    動作温度    : -10~60℃
    言語      : 日本語、英語
    電源      : AC100-240V、リチウムイオンバッテリー(18時間動作)
              単3電池×6本(アルカリ電池使用時:12時間動作)
    寸法      : 216(W)×165(H)×70(D)mm
    重量      : 2.0kg
    付属品     : カプラント、USBケーブル、ソフトウェア、AC電源、
              リチウムイオンバッテリー、取扱説明書、校正証明書、
              保証書、キャリングケース

    ・製品URL    : http://www.dakotajapan.com/ufd/DFX8plus.html


    ◆価格
    960,000円(税込1,036,800円)


    ◆お見積・お問い合わせ
    http://www.dakotajapan.com/reference.html


    ◆会社概要
    会社名  : ダコタ・ジャパン株式会社
    サイトURL : http://www.dakotajapan.com
    本社   : 〒330-0802 埼玉県さいたま市大宮区宮町4丁目150番1号
    代表取締役: 深澤 義知
    事業内容 : 超音波検査機器の販売および校正

    すべての画像

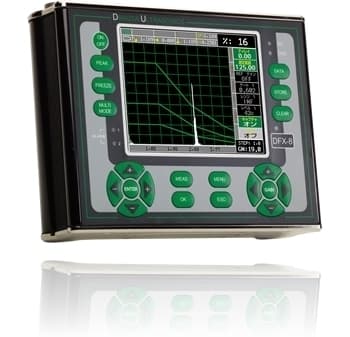

    『DFX-8+』

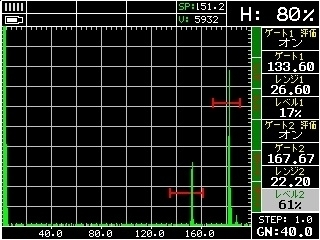

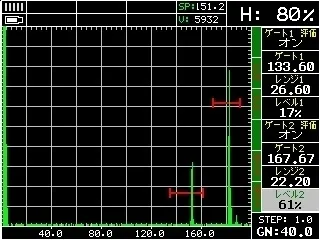

    測定画面

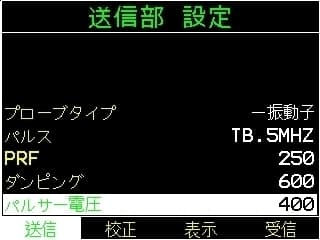

    400Vの高出力

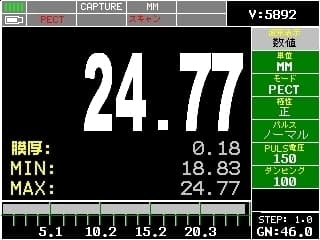

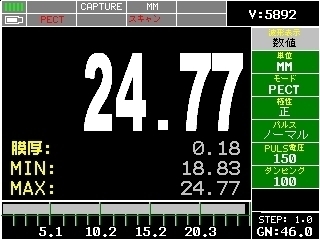

    厚さ測定モード 1

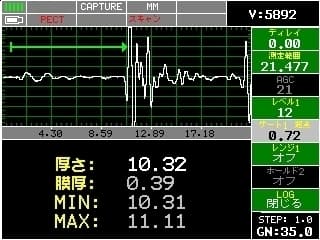

    厚さ測定モード 2
