改札のタッチで光る基板を作ろう　「基板アート　電子工作キット」4種を6月13日より販売開始

東京回路線図、関西回路線図、北斎神奈川沖浪裏、エヴァンゲリオン初号機を同時リリース

商品

2024年6月13日 10:30

株式会社電子技販(所在地：大阪府吹田市、代表取締役：北山寛樹)は、プリント基板の設計製造技術や設備、デザイン力を使用した基板アート雑貨「FLASHシリーズ」より、東京回路線図、関西回路線図、北斎神奈川沖浪裏、エヴァンゲリオン初号機デザインの「基板アート　電子工作キット」をmoeco直販ショップや取扱い店で2024年6月13日(木)から順次販売いたします。「FLASHシリーズ」では、基板の緻密なデザインだけでなく、電波でLEDが光る回路を搭載していることが大きな特長となっています。

詳細URL： https://pcbartmoeco.jp/

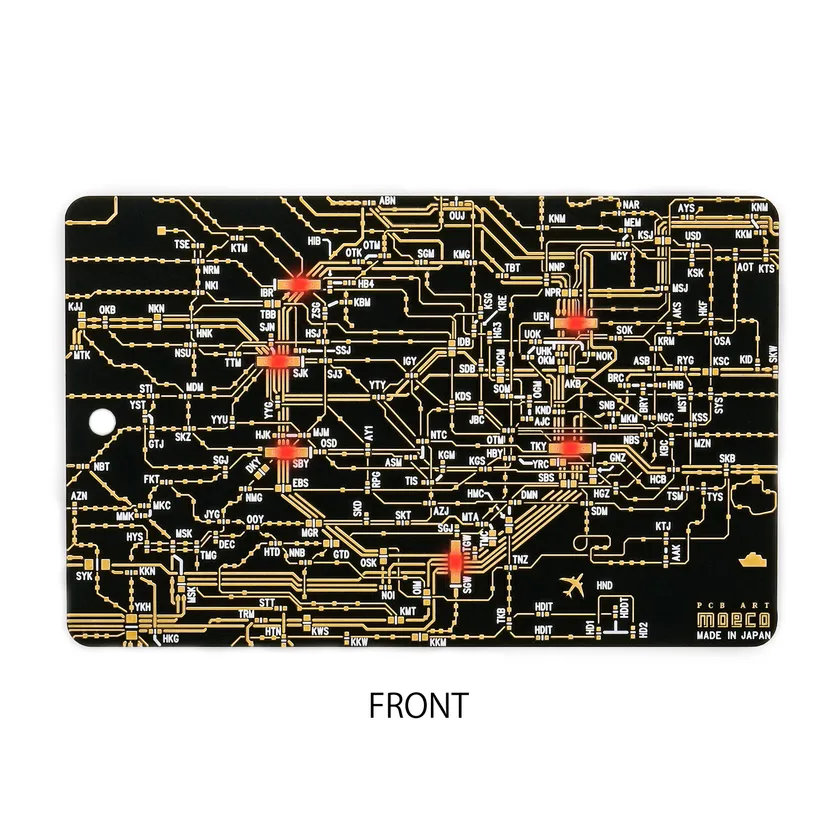

FLASH 東京回路線図黒電子工作キット　完成品

【製品特長】

本商品は、基板CADでデザインした本物の基板に電子部品を実装する電子工作キットです。基板と電子部品(2.0mm×1.2mmのLED)6個、ケーブル、ケーブル用コネクタが簡易包装に同梱されています。ムービー「はんだ付けの手順」を見ながらご自分ではんだ付けをしていただく商品ですので「はんだコテが必須」です。LED6個だけですので初心者用の電子工作キットです。パッドは、はんだ付けしやすいよう広めにしています。しかしながらサイズ2.0mm×1.2mmの小さなチップLEDをはんだコテで実装するには苦労するので完成すれば達成感を味わうことができます。

なお、電子工作キットの基板は、交通系ICカードと同サイズです。完成後は、ICカードと重ねて改札をタッチするとLEDが光ります。また、ケーブルとケーブル用コネクタを付属していますのでバッグタグやキーホルダーとしても楽しんでいただけます。

日本で設計、製造しており、全ての商品はRoHS対応品(鉛不使用商品)です。基板は金メッキ処理をしています。

電子工作キットはんだ付けの手順

https://youtu.be/9YXuXU0HY2w

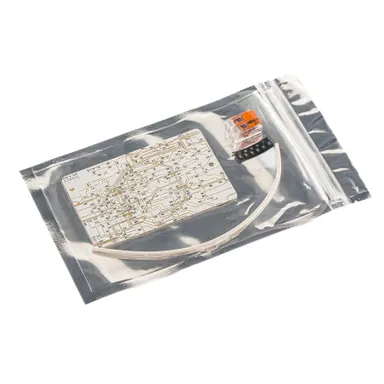

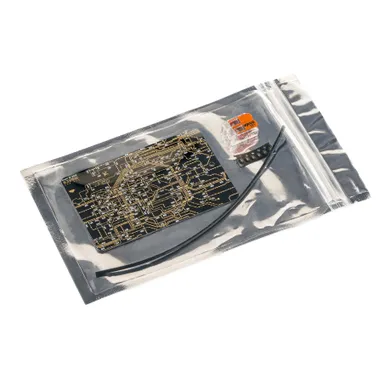

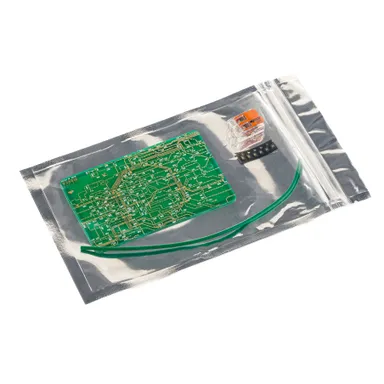

■FLASH 東京回路線図基板アート電子工作キット

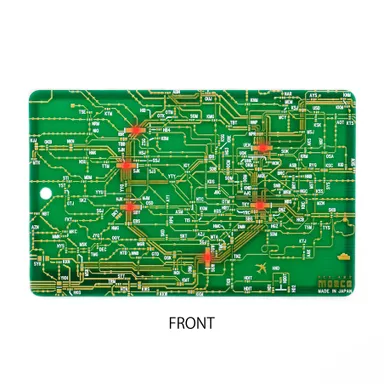

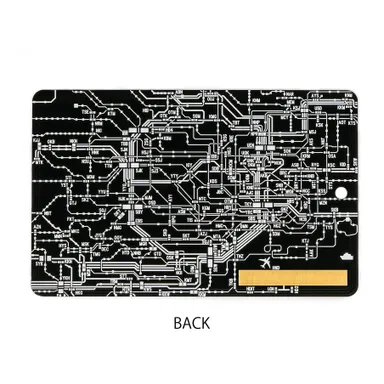

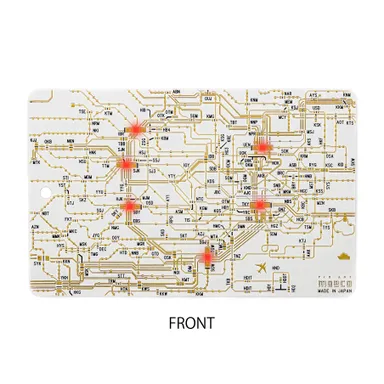

東京回路線図デザインは、基板の配線パターン(金メッキ)で東京近郊の路線図をデザインしており、西は横浜駅、北は赤羽駅、東エリアは新小岩駅まで網羅。裏面はレジストインク2色で東京回路線図を描いています。羽田空港に飛行機、東京湾には大型船が浮かんでいます。鉄道駅の名称は白シルク3文字で表現しています(例：TKY→東京)。一番細かい線は0.1mmの配線パターンで描いています。実装エリアは、東京、品川、渋谷、新宿、池袋、上野駅の6か所です。

【製品仕様】

品名　　：FLASH 東京回路線図電子工作キット

色　　　：緑・黒・白

価格　　：4,400円(税込)

サイズ　：53.98×85.6×1.0mm厚　

重さ　　：9g(基板のみ)

同梱部品：LED 6個、ケーブル、ケーブル用コネクタ

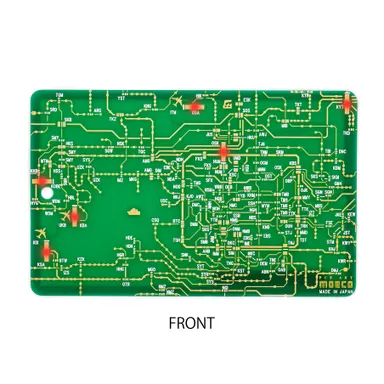

■FLASH 関西回路線図電子工作キット

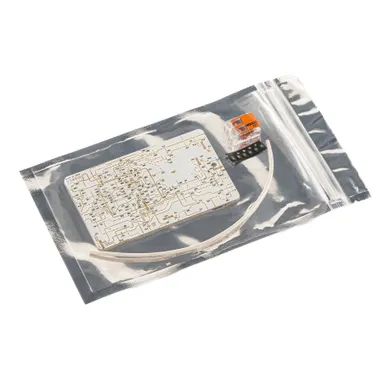

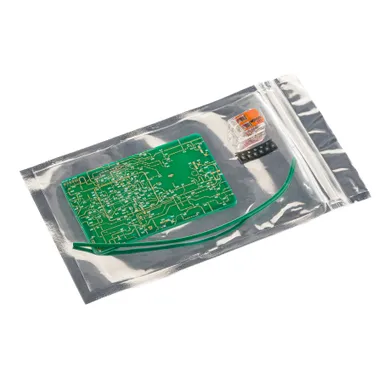

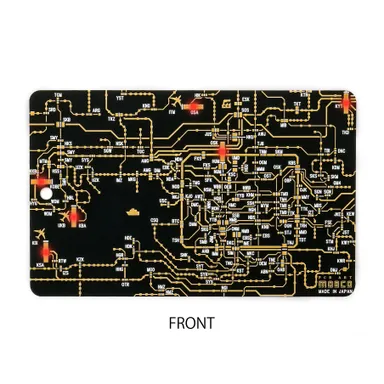

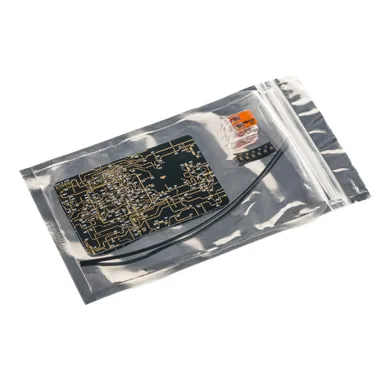

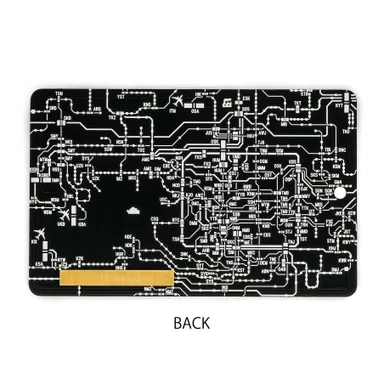

関西回路線図デザインは、基板の配線パターン(金メッキ)で関西広域の路線図をデザインしており、西は神戸駅、東と北は京都駅、南エリアは関西空港駅まで網羅。裏面はレジストインク2色で関西回路線図を描いています。大阪国際空港、関西国際空港、神戸空港に飛行機、大阪湾には大型船が浮かんでいます。鉄道駅の名称は白シルク3文字で表現しています(例：OSK→大阪)。一番細かい線は0.1mmの配線パターンで描いています。実装エリアは、大阪、京都、神戸駅、大阪国際空港、関西国際空港、神戸空港の6か所です。

【製品仕様】

品名　　：FLASH 関西回路線図電子工作キット

色　　　：緑・黒・白

価格　　：4,400円(税込)

サイズ　：53.98×85.6×1.0mm厚

重さ　　：9g(基板のみ)

同梱部品：LED 6個、ケーブル、ケーブル用コネクタ

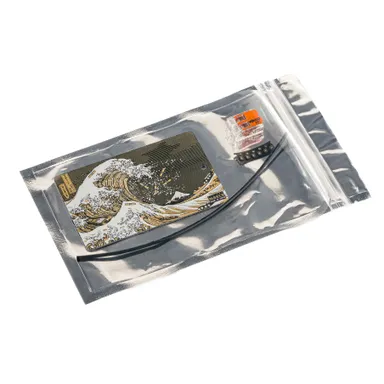

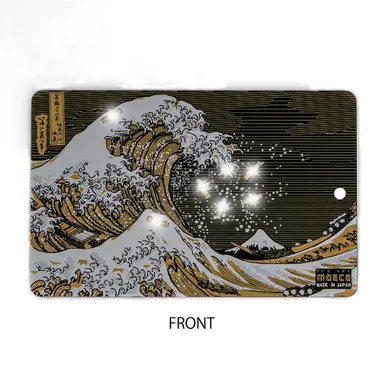

■FLASH 神奈川沖浪裏基板アート電子工作キット

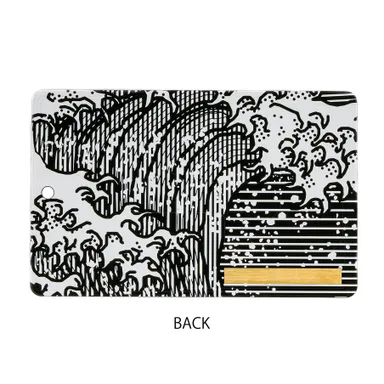

神奈川沖浪裏デザインは、細い線で0.1mmの配線パターンで緻密にデザインされています。浮世絵は何色もの版を摺り重ねて完成しますが、基板アートは、金(金メッキ)、黒(基板用インク)、白(基板用インク)の3色のみを使用しています。雲や浪の濃淡は配線パターン(金メッキ)やインクの線幅の太さで表現しています。表面のデザインを保ちながら、基板の表面と裏面で「電池無しでLEDが光る回路」を配線しています。裏面は、レジストインク2色で波しぶきの箇所を拡大し描いています。実装エリアは、白波や波しぶきの6か所です。

【製品仕様】

品名　　：FLASH 神奈川沖浪裏基板アート電子工作キット

色　　　：黒

価格　　：4,400円(税込)

サイズ　：53.98×85.6×1.0mm厚　

重さ　　：9g(基板のみ)

同梱部品：LED 6個、ケーブル、ケーブル用コネクタ

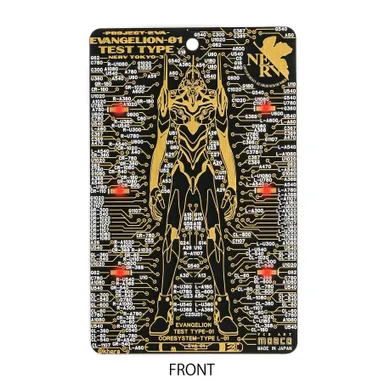

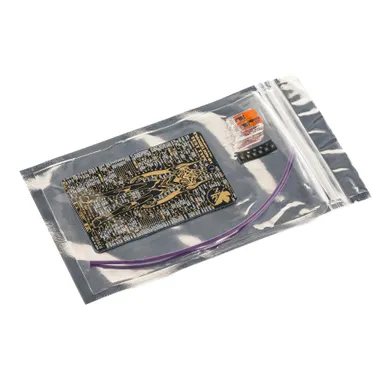

■FLASH EVA01 基板アート電子工作キット

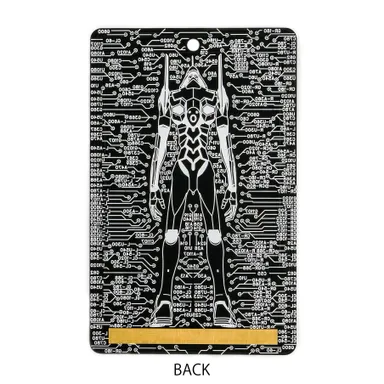

エヴァンゲリオン初号機デザインは、表はエヴァンゲリオン初号機の表側全身とエントリープラグ、裏は初号機の背中側全身をデザインしました。初号機の背景はプリント基板の配線パターンを模した起動実験場のアニメシーンを基板で表現しました。裏面のテキストはあえて反転しています。基板の配線パターン(金メッキ)など約10万ラインでエヴァンゲリオン初号機が精巧に描写されています。一番細かい線は0.1mmの配線パターンで描いています。実装エリアは起動実験場に設けた6か所のパッドです。

【製品仕様】

品名　　：FLASH EVA01 基板アート電子工作キット

色　　　：黒

価格　　：4,950円(税込)

サイズ　：53.98×85.6×1.0mm厚

重さ　　：9g(基板のみ)

同梱部品：LED 6個、ケーブル、ケーブル用コネクタ

(C)khara

また、「FLASH 電子工作キット」を使用した「工場見学 & ワークショップ」を2024年5月27日(月)より毎週開催しています。

このツアーでは、参加者が電子工作に触れることができ、見学を超えた価値を体験できます。電子工作の未経験者や初心者向けのワークショップとなっており、製造スタッフのアドバイスを受けながら電子工作を完成していただきます。

工場見学 & ワークショップ　紹介ページ

https://www.denshi-gihan.co.jp/workshop/
