半導体用石英ガラスの世界産業レポート2026：市場シェア、競争状況、成長率7.8%分析

QYResearchは先般、業界レポート『世界および中国の半導体グレード石英ガラス産業調査レポート（2026年）』を公表しました。同レポートは、半導体グレード石英ガラス産業における製品定義、市場規模、競争環境、用途、地域別構成、およびサプライチェーンの動向について分析しています。

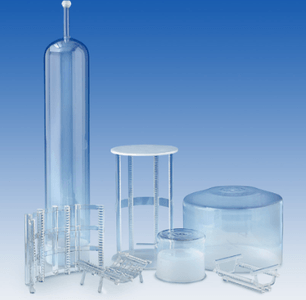

半導体グレードの石英ガラスとは、半導体の製造プロセスや関連装置で使用される高純度石英ガラス材料を指します。主に高純度の二酸化ケイ素（SiO₂）で構成され、電気溶融法、火炎溶融法、あるいは合成法などのプロセスを経て製造されます。これらは、極めて高い化学的純度、優れた耐熱性、低い熱膨張係数、高い光透過性、優れた電気絶縁性、そして卓越した耐食性を備えているのが特徴です。本レポートでは、清浄度、寸法精度、熱安定性、長期信頼性に関する厳しい基準を満たすよう設計された、半導体産業向けの石英ガラス製品（インゴット、チューブ、ロッド、プレート、リング、ボート、ルツボ、観察窓、その他の高精度部品など）に焦点を当てています。
半導体グレードの石英ガラスの主な役割は、高温、真空、プラズマ、あるいは腐食性の高い化学物質にさらされる環境下において、加工、反応の隔離、光の透過、そして精密な構造的完全性を維持するための、安定的かつ信頼性の高い支持機能を提供することです。本材料は、ウェハ製造プロセス全体を通じて高い清浄度と耐久性を確保する上で不可欠な役割を果たしています。主な用途は、シリコンインゴットの引き上げ、ウェハ加工、薄膜形成、フォトリソグラフィ、エッチング、拡散、酸化、イオン注入、洗浄、エピタキシャル成長、先端パッケージングといった多岐にわたる製造工程に加え、半導体製造装置、検査システム、関連インフラにまで及びます。これは、最先端のプロセスノードの実現、チップ歩留まりの向上、そして製造の安定性確保に不可欠な基盤材料です。

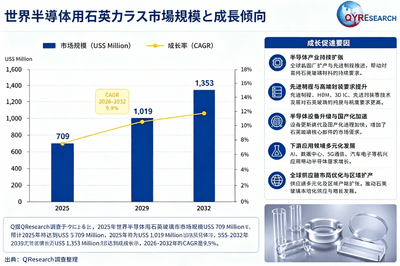

QYResearchの調査および予測によると、世界の半導体用石英ガラス市場規模は2025年にUS$ 709 Millionとなり、世界の半導体産業が先端プロセス、AI、高性能コンピューティング（HPC）、高帯域幅メモリ（HBM）、先端パッケージング、ならびに次世代半導体技術の発展に伴い、需要は引き続き安定した成長を維持すると見込まれています。市場規模は2026年にUS$ 772 Millionへ拡大し、2032年にはUS$ 1,353 Millionに達する見通しであり、2026年から2032年までの年平均成長率（CAGR）は9.8%と予測されています。現在、半導体用石英ガラス市場は、高純度化、大口径化、高精度加工、長寿命化を中心に技術革新が進んでおり、先端プロセスの普及に伴って、石英材料にはより高い純度、耐プラズマ性、寸法精度、耐熱安定性が求められています。これにより、石英管、石英リング、石英ボート、石英るつぼ、石英ウィンドウなどの高性能石英製品の需要が継続的に拡大しています。さらに、世界各地での半導体工場新設・増設、先端パッケージング能力の拡充、および半導体製造装置への投資拡大が市場成長を後押ししています。今後数年間は、AIチップ、データセンター、自動車用半導体、5G通信、産業デジタル化などの需要拡大を背景に、高品質・高精度な半導体用石英ガラスの市場は引き続き拡大し、業界は高性能化、精密加工技術の高度化、サプライチェーンの最適化および地域分散化へと発展していくことが期待されています。

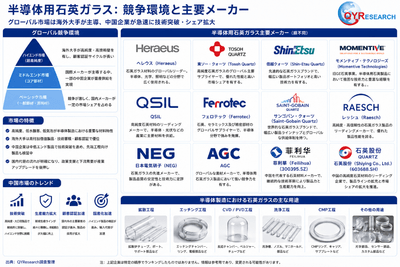

半導体グレードの石英ガラスの主要な生産地域には、日本、ドイツ、米国、中国、および欧州の一部が含まれます。日本とドイツは、高純度石英材料、合成石英ガラス、およびハイエンド半導体用石英部品において高度な技術的専門知識を有しており、米国は半導体装置のサポートやハイエンド材料のサプライチェーンにおいて重要な地位を占めています。一方、中国では、ウェハ製造工場の拡大、装置の国産化、現地サプライチェーンの構築に伴い、石英材料や精密石英製品の製造能力が急速に強化されています。主要な消費地域は中国本土、台湾、韓国、日本、米国、欧州に集中しており、ウェハ製造、半導体装置、先端パッケージング、シリコンウェハ生産の拠点（クラスター）が市場の中核を成しています。特に中国本土、東南アジア、および米国の特定の製造拠点では、ウェハ工場への投資、サプライチェーンの再編、顧客クラスターの拡大、地域的な政策支援を背景に、急速な成長が見られます。世界の主要な業界リーダーとしては、Heraeus、Tosoh Quartz、Shin-Etsu Quartz、Momentive Technologies、QSIL、Ferrotec、Saint-Gobain Quartz、Raesch、日本電気硝子（NEG）、AGCなどが挙げられ、中国企業ではFeilihuaやQuartz Sharesなどが存在します（詳細なリストは完全版レポートに記載）。全体として、業界の集中度は中程度から高い水準にあります。ハイエンド半導体グレードの石英ガラス市場は、高純度材料の調製、精密加工、顧客による認定取得、そして安定的かつ長期的な供給が可能な、限られた数の国際的メーカーによって支配されています。ティア1（トップクラス）企業は通常、グローバルな顧客ネットワーク、半導体装置サポートにおける豊富な経験、材料から部品に至る一貫した能力、そして強固な品質管理体制を有しています。ティア2（中堅）企業は、地域市場、特定の製品カテゴリー、あるいは中・高級品への代替需要に注力する傾向があります。一方、新規参入企業や地域プレーヤーは、コスト優位性、現地配送、迅速な対応、および国産代替の機会を活かして市場に参入しています。現在の競争環境を見ると、国際的な大手企業がハイエンド工程、主要装置のサポート、重要石英部品の分野で優位性を維持している一方で、中国やその他のアジア地域のメーカーが、中級製品、カスタマイズ加工、現地ウェハ工場へのサポートといった分野で急速に追い上げを図っています。今後の展望として、プロセスノード、HBM、3D NAND、先端パッケージング、次世代（第3世代）半導体技術の進化や、サプライチェーンの現地化が進展するにつれ、競争の焦点は単なる生産能力の拡大から、多面的な要素へと移行していくでしょう。具体的には、高純度材料の技術力、精密な製造基準、顧客による認定の深さ、供給の安定性、そして地域ごとのサービス提供能力などが競争の鍵となります。中国やアジアのメーカーにとっては、自国製品への切り替え（国産化）やサプライチェーンの地域化が市場での地位を強化する追い風となる一方、ハイエンド用途においては、長期にわたる認定プロセス、顧客の強い定着性、そして技術や品質面での高い参入障壁といった要因により、主要な国際的企業が引き続き強力な競争優位性を維持すると予想されます。

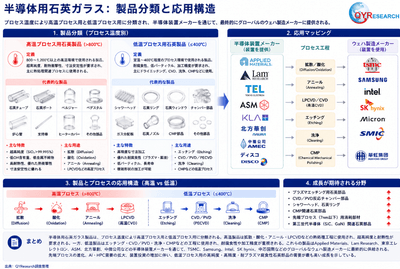

半導体産業向けの石英ガラス製品は、プロセス温度に基づき、高温プロセス用製品と低温プロセス用製品の2つの主要なグループに分類できます。高温プロセス用製品は、主に拡散、酸化、アニール、LPCVD（減圧化学気相成長）などの熱処理工程で使用されます。これらには材料の純度、耐熱性、熱安定性に関して極めて高い基準が求められ、技術的な参入障壁も高くなっています。一方、低温プロセス用製品は、主にエッチング、CVD/PVD、洗浄、CMP（化学機械研磨）などの工程で使用され、複雑な形状への加工技術、耐プラズマ腐食性、寸法精度が重視されます。これらの製品は、Applied Materials、Lam Research、東京エレクトロン、ASM、NAURA、AMECといった半導体製造装置メーカーに広く供給され、最終的にはTSMC、Samsung、Intel、SK Hynix、SMICなどのウェハメーカーで使用されています。最先端プロセスノードの進化、AIやハイパフォーマンス・コンピューティング（HPC）への需要拡大、そして半導体製造装置の国産化・生産拡大を背景に、高純度・高精度・耐プラズマ腐食性を特徴とする低温プロセス用石英製品の市場が急成長しています。同時に、高度な熱処理用石英部品も、依然として高い技術的障壁と大きな市場価値を維持しています。

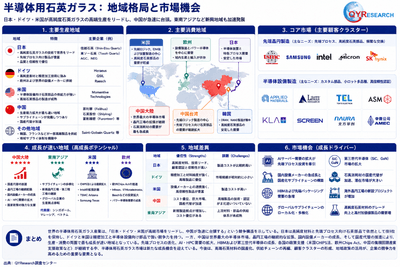

世界の半導体用石英ガラス産業は、日本・ドイツ・米国がハイエンド製品の製造を主導する一方で、中国が急速に台頭するという競争環境にあります。日本は、高度な製造プロセスに不可欠な高純度石英材料や石英部品において技術的優位性を維持しており、ドイツと米国は、精密製造技術や半導体関連の周辺機器供給において強力な競争力を有しています。一方、中国は、ウェハ製造への巨額投資、国内装置メーカーの急成長、そして継続的な「国産化（国内代替）」戦略を背景に、生産・消費の両面で世界最大の成長地域となっています。半導体グレードの石英ガラス市場は、今後新たな成長機会を迎えると見込まれています。その背景には、グローバル・サプライチェーンの多極化（地域分散型への移行）、最先端ウェハ工場の継続的な拡張、AI・HPC（ハイパフォーマンス・コンピューティング）・HBM・次世代（第3世代）半導体に対する需要の急増、さらには各国の産業政策（米国のCHIPS法、欧州のCHIPS法、中国の集積回路産業支援策など）による継続的な支援があります。今後は、ハイエンド石英材料の現地生産化、地域サプライチェーンの再構築、顧客の集積効果、そして現地でのサポート体制の強化が、業界の長期的な成長と企業の競争力向上を牽引する重要な要素となるでしょう。

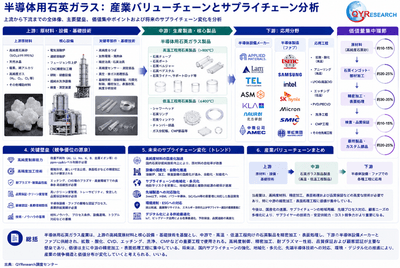

半導体グレードの石英ガラスの産業チェーンは、高純度原材料、溶融・加工、精密製造、そして半導体装置やウェハ製造への応用という4つの主要段階に大別されます。上流部門は、主に高純度石英砂、高純度シリコン源（四塩化ケイ素など）、燃焼ガス（水素・酸素）、高純度黒鉛、セラミック補助材料といった原材料や、電気・ガス溶融炉、精密CNC工作機械、火炎加工装置、CNCマシニングセンタ、超精密研削・研磨機、超音波洗浄システム、高温アニール炉、検査機器（気泡、水酸基、金属不純物、応力の検出用）などの主要設備で構成されています。また、高純度石英の精製、ガス・電気溶融による石英の製造、超低不純物制御、熱成形、精密加工、高純度洗浄、表面処理といった基盤技術やプロセスにも依存しています。中流部門は、半導体グレードの石英ガラス材料および製品の製造を担っています。これには、インゴット、チューブ、ロッド、プレート、リング、ボート、ルツボ、ウィンドウ、フランジ、拡散管、ベルジャー、シャワーヘッド、断熱シリンダーなどのほか、エッチング、拡散、酸化、成膜（CVD）、イオン注入などの装置に使用される各種高純度石英部品が含まれます。製造工程は、溶融、成形、熱処理、精密加工、溶接、アニール、洗浄、検査、認証といった複数の段階で構成されています。下流部門は、主に半導体ウェハ製造装置（拡散炉、酸化炉、LPCVD・PECVDシステム、ドライエッチング装置、洗浄システム、イオン注入装置、単結晶引き上げ装置など）への応用を担い、最終的にはロジックチップ、メモリチップ、パワー半導体、アナログチップ、先端パッケージング、化合物半導体などの産業を支えています。さらに、一部の製品は太陽光発電、光通信、光ファイバー用プリフォーム、実験用機器、航空宇宙といった分野にも展開されています。この業界における主な参入障壁としては、超高純度原料の調達能力（金属不純物をppmまたはppbレベルで制御）、複雑な石英溶融・熱処理技術、寸法安定性および熱応力の制御、超精密加工能力、超清浄な生産環境、長期信頼性の検証、顧客による認定プロセスの長さ（通常6ヶ月から2年以上）、世界の半導体製造装置メーカーとの共同開発能力、そして安定的かつ大規模な供給能力などが挙げられます。7nm以下の先端プロセスノードでは、不純物、気泡、熱安定性、製品寿命に関してさらに厳しい要件が求められるため、技術面および認定面での高い障壁が生じています。業界の付加価値は、高純度石英原料の精製、ハイエンドな火炎溶融石英素材の製造、複雑かつ高付加価値な石英部品（エッチングリング、シャワーヘッド、拡散管、ベルジャーなど）の加工、そしてその後の精密洗浄・検査・認定プロセスに集中しています。中でも、複雑で不規則な形状の石英部品は、加工の難易度、厳しい歩留まり要件、顧客との強固な関係性（顧客の定着性）により最大の付加価値を生み出す一方、一般的な石英チューブやロッドといった標準製品が占める価値の割合は比較的小さくなっています。今後のサプライチェーンの動向としては、先端プロセスノードの進展に伴う高純度石英素材の国内生産拡大やハイエンド石英部品の現地調達率（ローカライゼーション率）の向上が見込まれます。また、上流工程における高純度石英資源の確保が競争の焦点となり、製造装置メーカーと石英部品サプライヤーとの共同研究開発が活発化するでしょう。さらに、人工知能（AI）、ハイパフォーマンス・コンピューティング（HPC）、先端パッケージング、第3世代半導体の成長に伴い、高純度石英部品への需要は今後も拡大し続けると予想されます。

半導体用途の石英ガラスは、半導体製造プロセスにおいて代替不可能な基幹材料であり、近年、世界の主要経済圏による産業政策から強力な支援を受けています。米国の「CHIPS・科学法」、欧州の「欧州半導体法」、中国の集積回路産業支援策などを背景に、各国が半導体サプライチェーンの現地化を進める中、ウェハ製造、半導体製造装置、主要材料への投資が着実に増加しており、高純度石英材料および製品の市場にとって好ましい環境が醸成されています。同時に、最先端プロセスノード、次世代（ワイドバンドギャップ）半導体、先端パッケージング、人工知能（AI）、ハイパフォーマンス・コンピューティング（HPC）といった新たな用途の拡大により、高純度、低金属不純物、高寸法精度、耐プラズマ腐食性といった特性を持つ石英製品への需要が高まり、業界の技術水準の向上が促されています。これらの製品はウェハ製造の中核工程で直接使用されるため、その研究開発や製造には、高純度石英原料の調製、溶融・成形、精密加工、表面処理、超清浄化処理、品質検査、顧客による認定など、多くの重要な段階が含まれ、技術面および認定面で高い参入障壁が生じています。さらに、プロセスノードの微細化・高度化が絶えず進むにつれ、材料の純度、加工精度、製品の品質安定性、供給の安定性に対する要求はますます厳しくなっています。高純度石英資源の偏在、高度な製造プロセスにおける高い参入障壁、顧客認定にかかる長い期間、世界的なサプライチェーンの再編、ハイエンド製品の現地化率向上といった課題に直面しつつも、世界的なウェハ工場（ファブ）の増設、設備投資の拡大、現地サプライチェーンの構築・発展が、長期的な成長の原動力となっています。
今後、半導体用石英ガラス業界は堅調な成長を維持すると見込まれ、ハイエンド製品の開発、現地化、精密製造、環境に配慮した生産（グリーン生産）が主要なトレンドとなるでしょう。先端ロジックチップ、メモリチップ、AI、HPC、車載用電子機器、次世代半導体などの分野が進化を続ける中、高純度石英材料や高付加価値石英部品への需要はさらに拡大すると予測されます。世界的なサプライチェーンの地域化や国内製品への切り替え（国産化）の動きは、より多くの現地企業がハイエンド市場に参入することを可能にするでしょう。高純度材料の調製、精密加工、迅速な研究開発対応、そして安定供給といった能力を有する企業は、市場競争力を高める上で有利な立場にあります。一方で、デジタル・マニュファクチャリング、自動化生産、インテリジェント検査、さらには環境に配慮した低炭素型製造技術の普及は、生産効率と製品品質の継続的な向上を後押しするでしょう。今後の市場競争においては、技術革新、製品の信頼性、顧客との共同開発能力、そしてグローバルなサービス提供体制がますます重視されることになります。ハイエンド製品に関しては依然として輸入代替の余地が大きく、業界全体として高い成長ポテンシャルと有望な長期展望を有しています。
本記事は、QY Research発行のレポート「半導体用石英ガラス―グローバル市場シェアとランキング、全体の売上と需要予測、2026～2032」に基づき、市場動向および競合分析の概要を解説します。
