大規模太陽光発電所向け屋外小型PCS用太陽光発電システム (4500kW対応/HUAWEI製 DC1500V  パワーコンディショナ専用/22kV送電)  SOLAR SPEC RMU登場!

    技術・開発
    2020年9月24日 09:30

    株式会社Wave Energy(東京都港区芝)は、工期が少ない大規模太陽光発電設備の建設に際して、短納期で納入でき、施工もしやすく、発電収益向上にも貢献できる新しい太陽光発電システム SOLAR SPEC RMUの受注を10月より開始します。

    SOLAR SPEC RMUは、22kVリングメインと変圧器、交流集電盤を組み合わせたコンテナータイプのシステムで、HUAWEI製PCS125kW(140kVA)を36台接続でき、4500kW(4900kVA・力率92%)対応です。


    1972年の設立以来、配電盤メーカの立場から社会のニーズに合わせ、製品を提供してまいりました株式会社Wave Energyは、高圧電力を取り扱うプロフェッショナル集団として、収益に拘った太陽光発電所の構築から運用までサポート致します。


    パンフレットもご用意しておりますので、お気軽にお問い合わせ下さい。

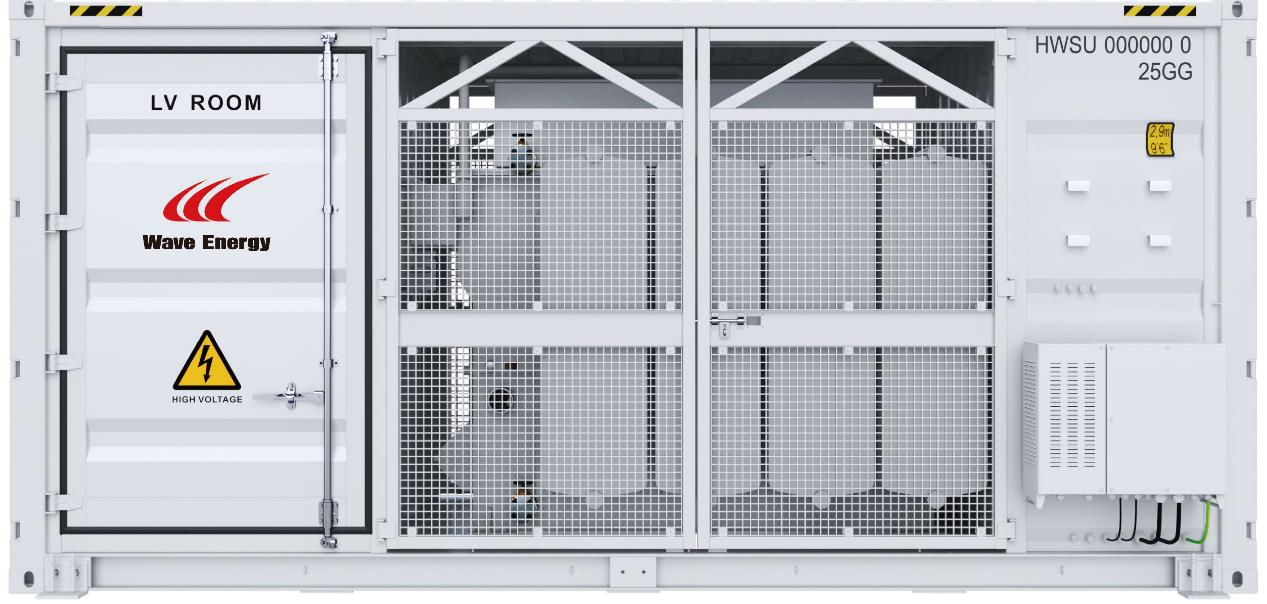

    SOLAR SPEC RMU


    【SOLAR SPEC RMU】

    Wave EnergyのSOLAR SPEC RMUは、輸送を考慮し、20フィートコンテナーの中に、22kVリングメインと4900kVA変圧器とAC550V交流集電回路を36回路内蔵しています。HUAWEI製PCS専用で、125KWを36台接続可能にした一体型のシステムです。


    SOLAR SPEC RMU

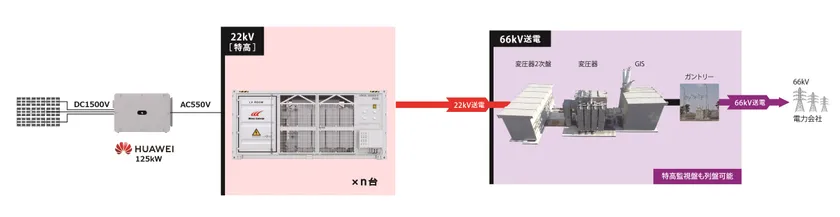

    【概略構成図】


    構成図


    【仕様】

    変圧器容量   :4900kVA(2450kVA×2回路) 油入自冷式

    PCS容量     :4500kW 力率92%以上

    変圧器電圧   :22kV/550V×2回路

    入力電圧    :AC550V 組み合わせPCS HUAWEI 125kW DC1500V

    入力回路    :MCCB 3P 250AT×36回路

    出力電圧    :AC22kV リングメイン方式(SF6ガス絶縁・3ユニット)

    外形寸法    :(W×H×D)6,058×2,896×2,438

    重量      :約19t(トレーラーで一体搬入)

    環境      :一般環境

    動作温度範囲  :-20℃~40℃

    防水防塵保護等級:IP54

    付属品     :補機変圧器 5kVA・UPS 1.5kVA・低圧側にSPD 監視装置収納BOX付



    【発電所内配置の考え方】

    AC側(550V)は、CVT-100sqを180m以下となるようにPCSを設置して下さい。


    配置例



    最近は、太陽光パネルが大容量化しており、電流も大きくなってきています。HUAWEI製PCS125kWは、1ストリングあたり最大13Aまで対応していますので、400W級のパネルにも対応できます。

    また、このPCSは最大18入力(MPPT9回路)ありますので、過積載にも対応できます。

    DC側(1500V)ケーブルサイズを5.5sqで使用すると、パネルからPCSまでの距離が200m位まで対応可能です。
