ソフト開発者向けロジアナ機能を搭載しソフトとハードの両面からデバッグを支援するツールをリリース

2020.09.03 10:00

この企業へ連絡する

株式会社コンピューテックス(代表取締役：山田登、本社所在地：京都府京都市東山区、以下コンピューテックス)は、JTAGエミュレータPALMiCE4 Model-Tにロジック・アナライザ機能を搭載し、ソフトウェアとハードウェアの両面からデバッグを支援するツールをリリースしました。PALMiCE4 Model-Tのユーザにはソフトウェアのバージョンアップでこの機能が提供されます。

組込みソフトウェア開発者へPALMiCE4

【製品の背景】

組込みシステムのソフトウェア開発は、ソフトウェアのデバッグだけではなく、ハードウェアに関連する問題を扱わなければならないことがあります。一般にソフト開発者はハードウェアに起因するバグを立証するのが難しく、その調査のために掛かる工数も無視できるものではありません。また、周辺機器の制御プログラムが正しく動作しない場合でも、ソフト開発者自身で信号波形が確認できれば、問題点をいち早く発見し、解決できるケースも少なくありません。しかし、ソフト開発者にとってオシロスコープやロジック・アナライザは、知識と経験がないと使いこなすのが難しい測定機器です。

コンピューテックスはこの点に着目し、ソフト開発者でも簡単に使えるロジック・アナライザをJTAGエミュレータに搭載しました。普段デバッグに使用しているJTAGエミュレータで信号波形が確認できるため、気軽にロジック・アナライザの機能を使用することができます。

【製品の特長】

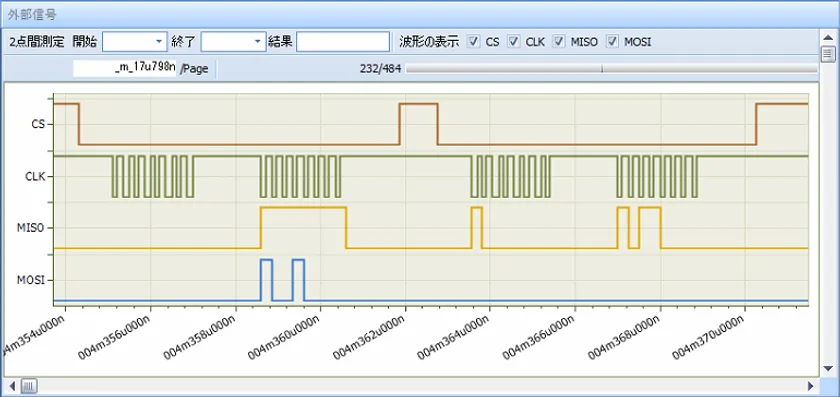

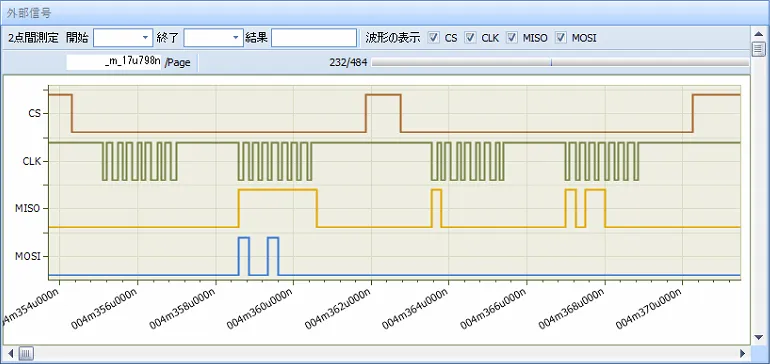

JTAGエミュレータとの組み合わせによって、ソフトウェアのデバッグと信号変化の確認を1台で行うことが可能となり、通常のロジック・アナライザを使用するのに比べて効率の良いデバッグが可能です。プログラムの実行と停止に合わせて、信号波形を取得することができますので、例えば、ペリフェラルのクロック発振を確認することや、SPI通信の信号変化、GPIOへの出力などの確認が簡単に行えます。

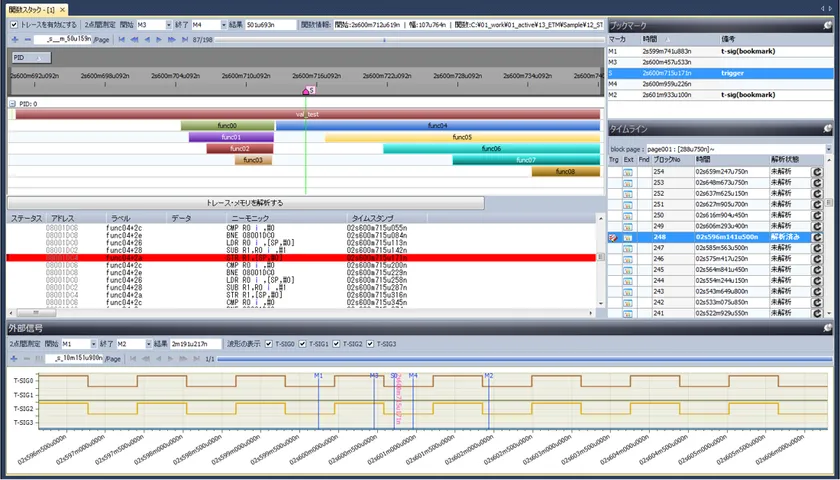

さらに、トレース機能を使用して、プログラムの実行履歴と信号波形を同時に取り込むことができますので、プログラムの動作と信号変化の関連性を確認することが可能になります。

【PALMiCE4とは】

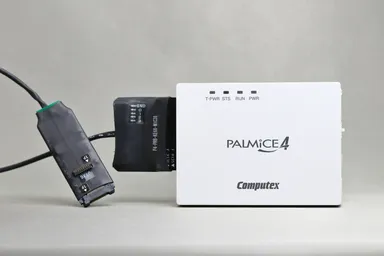

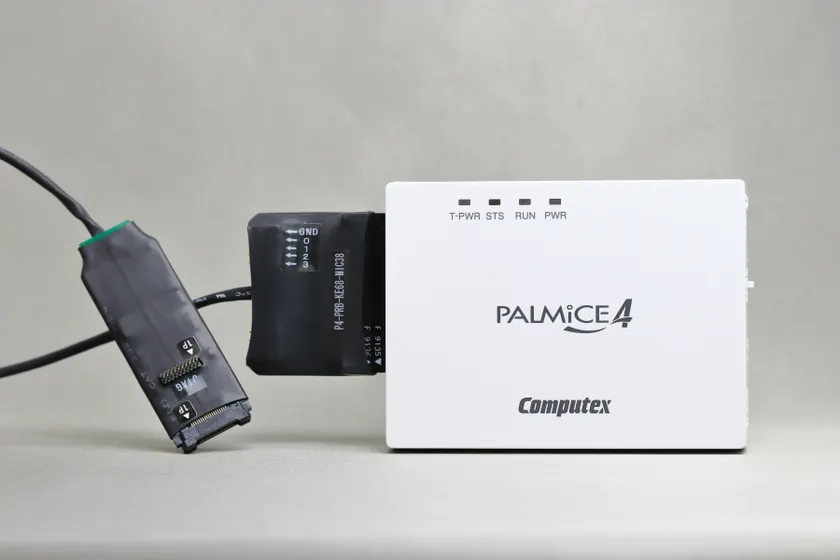

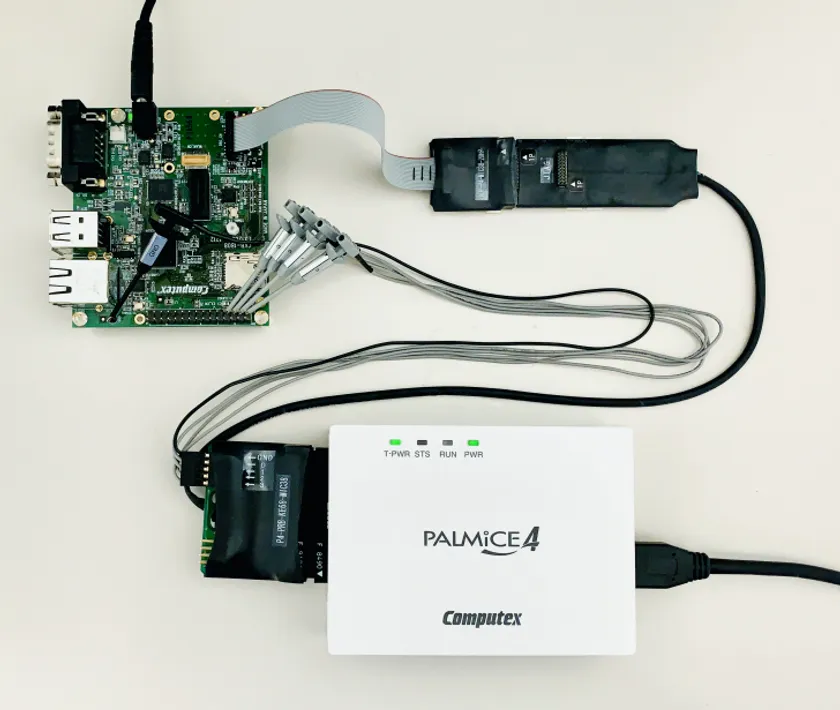

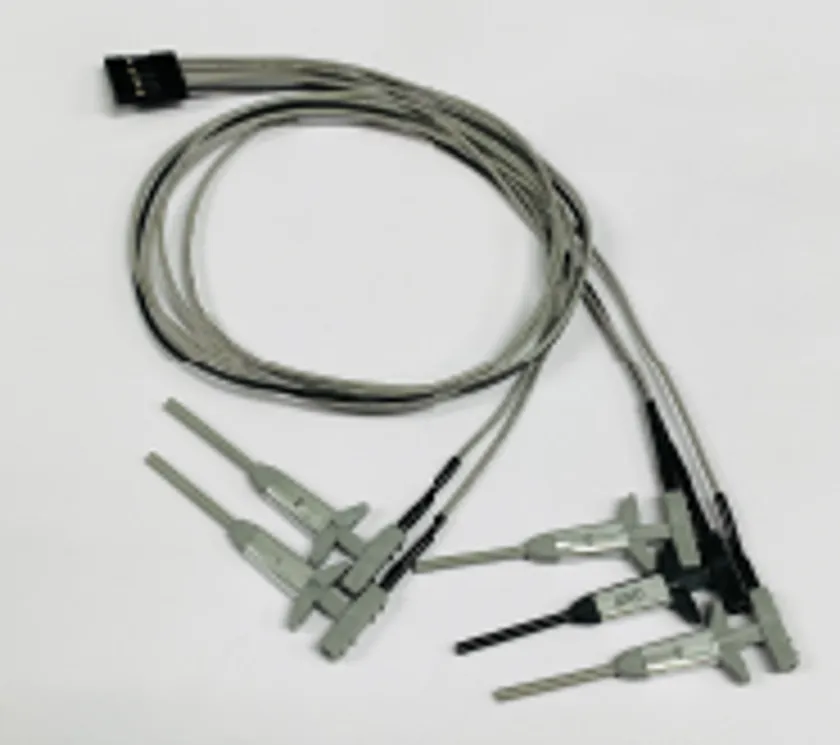

PALMiCE4は高機能なデバッグ機能を搭載したJTAGエミュレータで、トレース機能を搭載したModel-Tとトレース機能が無いModel-Jの2つのモデルがあります。ロジック・アナライザの機能はModel-Tに搭載されている4GBの大容量トレース・メモリを利用して実現されています。Model-Tにはアナライザ・プローブが付属していますので、このプローブを使って波形を確認したいターゲットの信号ピンをクリップします。
