高性能・小型軽量密閉筐体、400万画素で1,440コマ/秒の撮影性能 　超高解像度・コンパクト高速度カメラ『FASTCAM Nova R2』 2020年6月18日(木)新発売

株式会社フォトロン(本社：東京都千代田区、代表取締役社長：瀧水 隆)は、400万画素解像度(2048×2048画素)で1,440コマ/秒、フルHD(1920×1080)で2,560コマ/秒、最高撮影速度10万コマ/秒の超高解像度高速撮影が可能な小型軽量の高速度カメラ『FASTCAM Nova R2』を新発売いたします。

製品名：FASTCAM Nova R2

発売日：2020年6月18日

※価格はお問い合わせください。

FASTCAM Nova R2

■製品化の背景

民間企業の研究開発部門や大学官公庁の最先端の研究開発テーマにおいて、画像解析のニーズの広がりや精度向上の要求は年々増しています。当社では、そのようなニーズに応えるべく、高性能なNovaプラットフォームに超高解像度センサーを搭載した高速度カメラ「FASTCAM Nova R2」を開発、発売します。同等筐体サイズの従来機種と比較して、撮影性能を約30％向上させ、400万画素で1,440コマ/秒、最高10万コマ/秒を実現いたしました。

また、オプションの専用SSD「FAST Drive 1TB or 4TB」の接続を可能にし、当社で初となる超高解像度高速度カメラの高速データ転送を可能としています。より柔軟なデータ運用が可能となり、高速撮影にかかる作業効率を大幅に向上させることが可能です。

この持ち運びしやすく、作業効率も良い超高解像度高速度カメラが、最先端の研究分野で広く支持されることを当社では確信しております。

製品に関するホームページ

https://www.photron.co.jp/products/hsvcam/fastcam/novar2/

■『FASTCAM Nova R2』の主な特長

1． 400万画素(2048×2048)で1,440コマ/秒の超高解像度撮影性能

『FASTCAM Nova R2』は400万画素(2048×2048)で1,440コマ/秒、フルHD(1920×1080)で2,560コマ/秒、最高撮影速度は10万コマ/秒の撮影が可能です。同等サイズの旧モデルと比較して撮影性能は約30％向上しています。

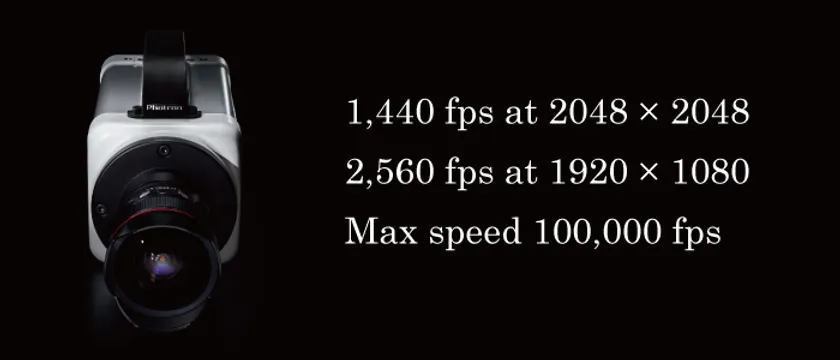

超高解像度撮影性能

2． 120.0mm×120.0mm×223.0mm(WHD)、3.5kgの小型軽量密閉筐体

片手で持ち運びできる小型軽量ボディは密閉筐体かつ最大30Gの耐衝撃性能を持ち、あらゆる場所に持ち運びできる高い携帯性を実現しました。

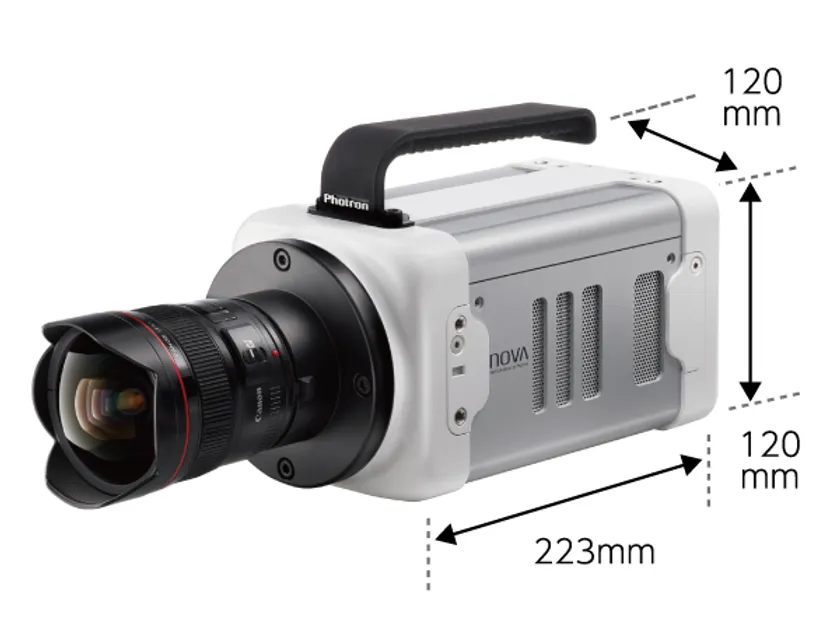

小型軽量密閉筐体

3． 画像解析に適した低ノイズ、高分解能 CMOSセンサーを搭載

新たに搭載された高速CMOSセンサーは低ノイズかつ高分解能を特長とし、DIC(Digital Image Correlation：デジタル画像相関法)やPIV(Particle Image Velocimetry：粒子画像流速測定法)といった画像解析分野に最適な高速画像を提供可能です。

4． 超高速データ保存が可能な「FAST Drive 4TB」に対応

専用SSDのFAST Drive 4TB対応で超高速データ保存が可能です。従来比(※1)約10倍のデータ転送速度により10分の待ち時間を1分に短縮できるので、高速撮影にかかる作業が効率的に行えます。

※1　FAST Drive保存とFASTCAM SA1.1のギガビットイーサネット保存との比較

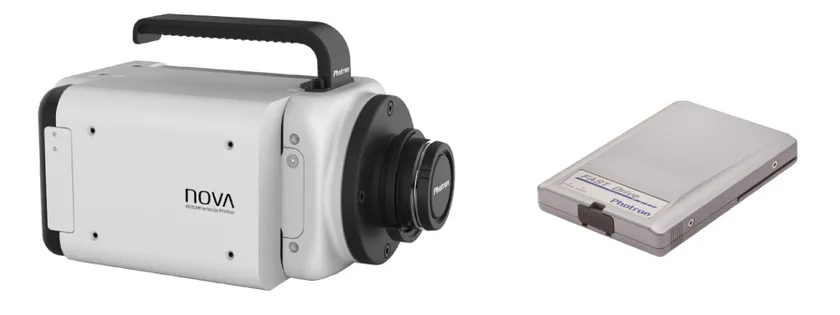

FAST Drive用ホルダーを装着したFASTCAM Nova R2とFAST Drive(4TB)

5． 遠隔操作可能なEFマウント対応

一般的な高速度カメラで採用されているGタイプFマウント、Cマウントといったレンズマウントに加え、オプションでEFマウントにも対応しています。絞りとフォーカスをコントロールPCから遠隔操作できます。

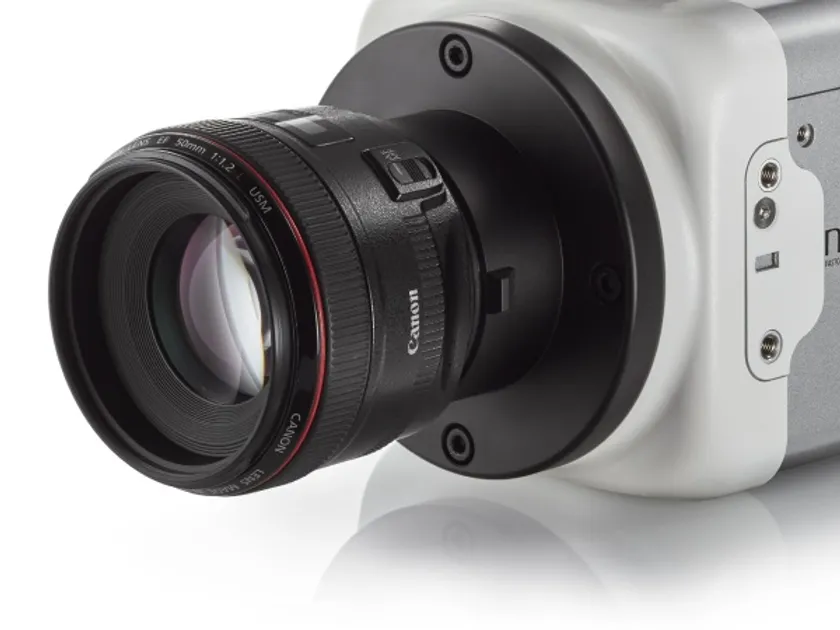

EFレンズを装着したFASTCAM Nova R2

6． さまざまな撮影・計測に役立つ多彩な機能を搭載

パルスレーザーとの同期には必須となる「ランダムリセットトリガーモード」、エンジンのクランク角度信号など周期が不定期な信号と同期撮影が可能な「可変周波数同期機能」、金属やアーク溶接などの極端に明るい部分のみを暗くし、ダイナミックレンジを拡大して撮影できる「デュアルスロープシャッター機能」、解像度と撮影速度を任意に組み合わせることが可能な「バリアブルフレームレート・解像度機能」微小体の撮影時に役立つ「ファン停止機能」など、さまざまな撮影、計測に役立つ機能を多数搭載しています。

■『FASTCAM Nova R2』の主な仕様

モデル名、タイプ名

カラーモデル　　FASTCAM Nova R2 type 100K-C

モノクロモデル　FASTCAM Nova R2 type 100K-M

メモリ容量　　　8GB、16GB、32GB、64GBから選択

製品仕様

モデル名　　　：FASTCAM Nova R2

最大解像度　　：2048×2048

主な撮影性能　：1,440コマ/秒　：2048×2048

　　　　　　　　2,560コマ/秒　：1980×1024

　　　　　　　　4,800コマ/秒　：1280×800

　　　　　　　　15,000コマ/秒 ：512×352

最高撮影性能　：100,000コマ/秒：256×32

最短露光時間　：2.78μsec

ISO感度　　　 ：モノクロ：ISO 8,000　カラー：ISO 2,500

濃度階調　　　：モノクロ：A/D変換12bit　カラー：A/D変換36bit(RGB各12bit)

メモリ容量　　：8GB、16GB、32GB、64GBから選択

インタフェース：ギガビットイーサネット、FAST Drive

レンズマウント：Fマウント(Gタイプレンズ対応)、Cマウント、EFマウント(オプション)

トリガーモード：スタート、センタ、エンド、マニュアル、ランダム、

　　　　　　　　ランダムリセット、ランダムマニュアル

外部信号　　　：入力：トリガ(TTL/接点)、同期信号、レディ信号、

　　　　　　　　　　　イベント信号、IRIG

　　　　　　　　出力：トリガ、同期信号、レディ信号、露光中信号、録画中信号

外部同期信号　：入力：+3.3 ～ +12Vp-p 負極性／正極性(切替可能)

　　　　　　　　出力：5Vp-p 負極性／正極性(切替可能)

映像信号出力　：HD-SDI

主な機能　　　：バリアブル撮影速度／解像度、自動露光制御、

　　　　　　　　デュアルスロープシャッター、解像度ロックモード、

　　　　　　　　ファン制御、レンズ制御(オプション)、可変周波数同期、

　　　　　　　　信号遅延設定、SYNC OUT倍率設定、イベントマーカ、

　　　　　　　　シャッターロックモード、メカニカルシャッター制御、録画中保存

カメラ筐体　　：ファン付き密閉筐体

寸法　　　　　：120.0×120.0×223.0mm(幅×高さ×奥行き)　※突起部除く

質量　　　　　：3.5kg　※突起部・付属品除く

保管温度／湿度：-20℃～60℃/85％以下 (結露無きこと)

動作温度／湿度：-10℃～45℃/80％以下 (結露無きこと)

AC電源　　　　：100V ～ 240V、50Hz ～ 60Hz、120W

DC電源　　　　：22V ～ 32V、120VA

制御ソフト　　：PFV4(Photron FASTCAM Viewer 4)

標準付属品　　：ACアダプタ×1、ACケーブル×1、DCケーブル×1、

　　　　　　　　Fマウントプレート(Gタイプレンズ対応)×1、

　　　　　　　　Cマウントプレート×1、レンズ交換用六角レンチ×1、

　　　　　　　　LANケーブル×1、

　　　　　　　　カメラ制御用ソフトPFVセットアップディスク×1、

　　　　　　　　各種マニュアル・保証書類×1式

オプション品　：キャリングケース、キヤノンEFマウントアダプタ、

　　　　　　　　FAST Driveホルダー、FAST Driveケーブル(30cm)

　　　　　　　　FAST Drive (1TB or 4TB)、FAST Dock、

　　　　　　　　専用スペア電源コネクタ(カスタムケーブル製作用)
