合流・90度曲がり小口径マンホールに対応！！ スマートフォンで状態を確認　 下水道管工事用パイプレーザー『TP-L6』シリーズを発売

株式会社トプコン(本社：東京都板橋区、代表取締役社長：平野 聡)は、下水道などのパイプ埋設工事における施工効率や、仕上がり精度の向上を実現する6代目パイプレーザー『TP-L6』シリーズを発売します。

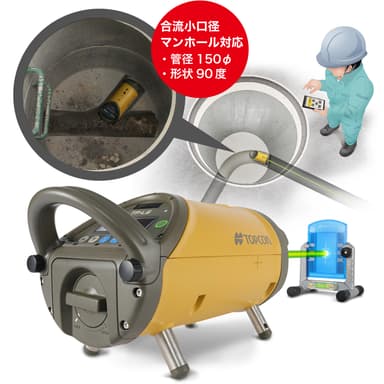

合流・90度曲がり小口径マンホールに対応！！　スマートフォンで状態を確認

近年マンホールの小型化に併せて、下水道管工事は小口径比率が増加しており、今回『TP-L6』シリーズでは、狭い空間でも容易に作業できる様全長250mmの小型化を実現しました。コンパクト且つ人間工学に基づいたデザインで、持ち運びや設置のみならず、バッテリーの交換など操作性を向上させました。更に、専用のスマートフォン用アプリケーションを使用する事で、マンホールの中に入ることなく、地上から機械の状態を確認でき現場での利便性を向上させます。

パイプレーザーとは、下水道などのパイプ埋設工事の基準となる方向と勾配を可視光レーザービームによって指し示すことで、従来レベルとセオドライトを用いて行っていた丁張りや水糸の設置、点検測量作業を不要とし、作業効率を向上させる測量機器です。

「Laser Manager」紹介動画

https://www.topcon.co.jp/positioning/popup/movie_TP-L6_traning_manual_J.html

【主な特長】

■コンパクトで人間工学に基づく機能的なデザイン

合流・90度曲がり小口径マンホールが普及するなか、『TP-L6』シリーズは下水道工事の動向に合わせ全長250mmの小型デザインで、深く狭い場所でも容易に設置できます。また、設置したままバッテリー交換が可能なことや、片手で持てるハンドルの形状や角度など、ユーザーの使い勝手を考え人間工学に基づいた機能的なデザインとなっています。

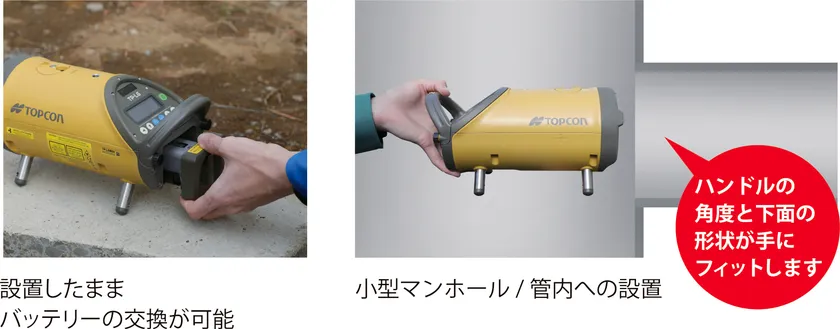

コンパクト且つ人間工学に基づいたデザイン

■業界最長の連続使用約60時間*1

標準付属のバッテリーは、業界最長となる約60時間の連続使用が可能です*1。また、トータルステーションと同じバッテリーを採用し汎用性を高めています。

■スマートフォンで機械の状態を確認*2

マンホールの中に入ることなく、地上からスマートフォンで警告表示、バッテリー残量や設置の傾きなど機械の状態を確認できるアプリケーション「Laser Manager」を用意しました。取扱説明書もスマートフォンで確認できます。

「Laser Manager」はGoogle Playから無料でダウンロードできます。

〈ダウンロードURL〉

https://play.google.com/store/apps/details?id=jp.com.topcon.laser.manager

■水没にも耐える防水性能IPX8

一定時間の水没にも耐えるIPX8の防水性能を備えています。またIPX8の規定を大幅に上回る水深5mで24時間の防水試験をクリアしていますので、突然の雨などマンホールの中で水没してしまっても安心です。

■高輝度で視認性の高いグリーンレーザー(TP-L6WGV/6WG/6WBG)

高輝度で視認性の高いグリーンレーザーを採用しています。当社はグリーンレーザーの輝度の高さにいち早く注目し、1996年に世界で初めて*3パイプレーザーに採用しました。

■高精度・広範囲な勾配設定

測量機器開発製造で培った、高精度かつ再現性の高い角度検出装置を搭載しています。-150‰～＋400‰という広範囲において0.01‰単位の精密さで勾配設定が可能です。

■オートアライメント機能(TP-L6WGV/6WG)

ボタン1つで自動的にレーザー光を、ターゲットの中心に合わせることができます。

■3方向レーザービーム照射(TP-L6WGV)

配管勾配設定用のレーザービームに加え、上下位置決め用の赤色レーザービームを照射します。垂球を使わず、簡単にマンホールの中心へ機械を設置することができます。

*1 TP-L6WBにおいて。2020年5月現在、当社調べ。その他の機種は約45時間。

*2 対応するスマートフォンはAndroidTMです。

*3 1996年6月の弊社新聞発表より。

【その他】

発売時期　　　　　　　　：2020年5月

国内標準価格(消費税込み)：

TP-L6WB　 657,800円(赤色レーザー)

TP-L6WBG　825,000円(グリーンレーザー)

TP-L6WG　 990,000円(グリーンレーザー、オートアライメント機能)

TP-L6WGV　1,078,000円(グリーンレーザー、オートアライメント機能、上下ビーム)
