新型イオンミリング装置「ArBlade(R) 5000」を発売

― 高速・広領域加工に対応したハイブリッドイオンミリング装置 ―

株式会社日立ハイテクノロジーズ(執行役社長:宮崎 正啓※/以下、日立ハイテク)は、日立イオンミリング装置の最上位機種「ArBlade(R) 5000」(以下、「ArBlade 5000」)を2017年4月20日に発売いたしました。本製品は、高スループット化および広領域の断面試料作製を実現しています。
※正式には宮崎の「崎」の字は、立ち崎です。

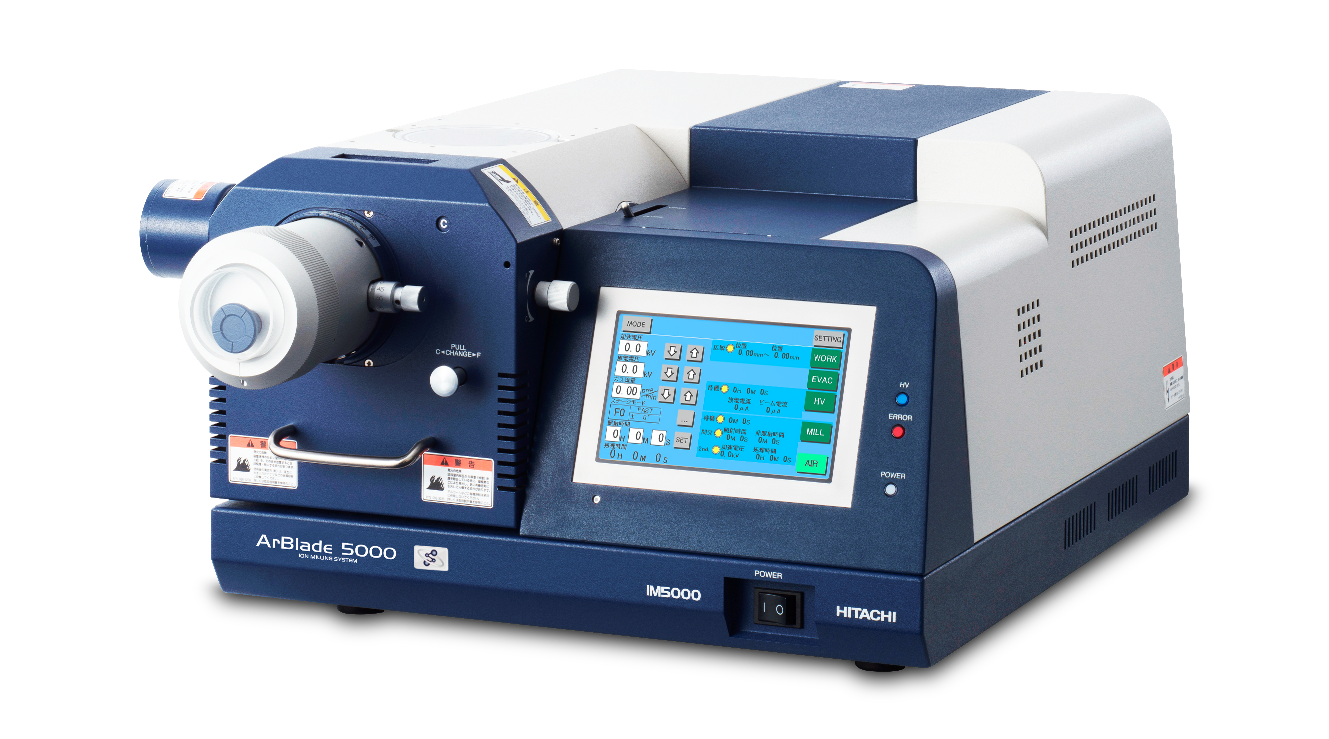

ArBlade(R) 5000
ArBlade(R) 5000

イオンミリング装置は、アルゴンイオンを試料に照射したときに生じるスパッタリング現象(*1)を利用して試料表面を研磨する試料前処理装置として、エレクトロニクス分野や材料分野をはじめとする各種分野の研究開発や品質管理などに活用されています。
イオンミリング装置を活用した研磨は、機械研磨と比べて応力(*2)をかけず試料の形を保持したまま処理できることから、走査電子顕微鏡(SEM)のみならず、走査型プローブ顕微鏡(SPM/AFM)の試料前処理として適用範囲が拡大しております。このような適用範囲の広がりから、本装置はさまざまな分野のユーザーから常にスループットの向上を求められてきました。

このたび発売した「ArBlade 5000」は、日立イオンミリング装置の特長である「断面ミリング」(*3)と「フラットミリング(R)」(*4)に対応したハイブリットミリング機能を装備しており、目的に応じた試料前処理が可能です。

また、本装置は断面ミリングレート 1mm/hr以上(当社製品「IM4000PLUS」比 2倍以上)を実現した新型アルゴンイオンガン「PLUSIIイオンガン」を搭載し、長時間処理が必要なセラミックスや金属などの硬質材料でも短時間で断面を作製することが可能です。
さらに、「ワイドエリア断面ミリングホルダ」の新規開発により、最大ミリング幅8mmの断面ミリングが可能となり、従来よりも広範囲の断面試料作製を実現しました。新型アルゴンイオンガンとの相乗効果により、高スループットで広領域の断面試料作製が可能です。

本体標準価格(国内)は1,800万円(税別)であり、2017年8月から出荷を開始し、年間200台の販売を見込んでいます。日立ハイテクは、科学機器のグローバルメジャープレーヤーをめざすという中期経営戦略のもと、今後も開発・拡販を進め技術発展に貢献してまいります。また、最先端・最前線の事業創造企業としてお客様視点に立ち、顧客および市場のニーズにスピーディーに対応してまいります。


*1 スパッタリング現象:加速したイオン粒子を物質に照射すると物質表面の原子や分子が弾き出される現象。
*2 応力:物体に外力が作用した際、物体内部に生じる元の形状や寸法を保とうとする抵抗力。
*3 断面ミリング:割断や機械研磨では困難な柔らかい材料や複合材料の断面作製を目的とする手法。
*4 フラットミリング:機械研磨試料の最終仕上げ(機械研磨傷および歪み除去)や試料表面の清浄化を目的とする手法。


※「ArBlade」「フラットミリング」は株式会社日立ハイテクノロジーズの日本国内における登録商標です(商標登録第5877539号、商標登録第5419680号)。


【主な特長】
・断面ミリングとフラットミリングに対応したハイブリッドミリング装置
・新型高レートアルゴンイオンガンにより断面ミリングレート 1mm/hr以上達成
・ワイドエリア断面ミリングホルダにより最大ミリング幅8mmの広領域加工が可能
・液晶タッチパネルの採用により操作系を一新し、操作性を向上


【主な仕様】
https://www.atpress.ne.jp/releases/126903/att_126903_1.pdf


【オプション】
項目:加工時観察用実体顕微鏡
詳細:二眼、三眼のズーム実体顕微鏡(最大倍率×100)


◆製品WEBサイト
http://www.hitachi-hightech.com/jp/product_detail/?pn=em-arblade5000


■お問い合わせ先
株式会社日立ハイテクノロジーズ
科学・医用システム事業統括本部
科学システム営業本部 マーケティング部
担当:伊藤、立花
TEL :03-3504-3913
