電力デマンド監視機能を追加した 「中小規模向けBA用メタトロン(R)コントローラ」 2025年4月より販売強化を実施
最大伝送距離1000mのSPE(シングルペアイーサネット)を利用した 電力デマンド監視を構築可能
株式会社エムジー(本社：大阪市中央区今橋、代表取締役社長：宮道 三郎)は、電力デマンド監視機能を2025年2月に追加した中小規模向けBA用メタトロン(R)コントローラ(形式：BA30C-PAC)について、2025年4月より販促強化を実施いたします。

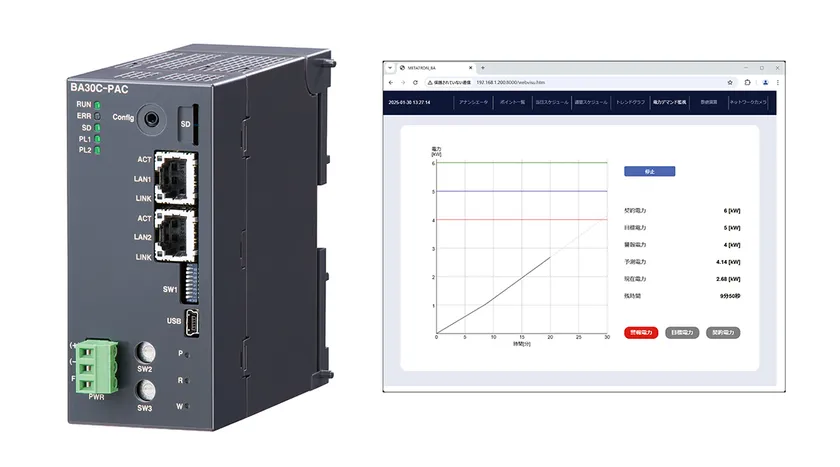

メタトロン(R)コントローラ(形式：BA30C-PAC)と電力デマンド監視画面
メタトロン(R)コントローラ(形式：BA30C-PAC)は、中小規模の建物から収集した情報(空調・電気・熱源・防災などのI/O情報)を一元管理します。従来の電力諸量の管理に加え、電力デマンド監視も可能となりました。
メタトロン(R)は、SPE(シングルペアイーサネット)の技術を利用し、2線でEthernet信号を伝送する新しい産業用オープンネットワークです。Ethernet信号をSPEケーブルで最大1000m伝送できます。メタトロン(R)コントローラ(形式：BA30C-PAC)とメタトロン(R)コンバータ(形式：BA8NS-CONV)、2025年3月発売の電力マルチ変換器(形式：BA7NS-WTU)を使用することで、離れた場所にある設備の電力デマンド監視を簡単に構築できます。

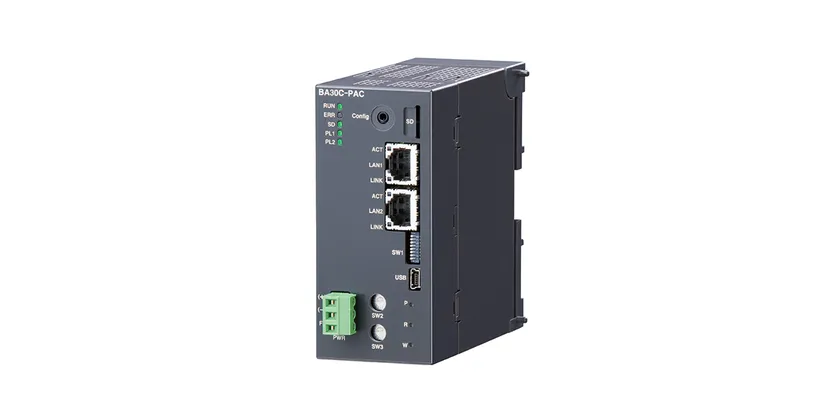

■メタトロン(R)コントローラ(形式：BA30C-PAC)製品情報
メタトロン(R)コントローラ(形式：BA30C-PAC)は、ネットワークに接続されたリモートI/O製品の情報を、ポイントとして管理し、状態／警報監視、発停、週間スケジュール運転などの各種機能により省力化に貢献します。
品名 ：メタトロン(R)コントローラ
形式 ：BA30C-PAC
基本価格 ：標準仕様(形式：BA30C-PAC-B) 500,000円～(税抜)
ネットワークカメラ対応(形式：BA30C-PAC-C) 550,000円～(税抜)
供給電源 ：24V DC
サイズ ：幅50mm 高さ110mm 奥行120mm
質量 ：約300g
取付 ：DINレール取付
通信 ：Ethernet通信
METATRON-BA機能：
・電力デマンド監視 ：登録ポイント数 1
・ポイント割り付け ：デバイス接続数 64台、登録ポイント数 500点
・アナンシエータ設定：登録ポイント数 240点
・スケジュール設定 ：登録スケジュール数 8、
各スケジュールの登録ポイント数 30
・トレンドグラフ設定：登録ポイント数 5、ログ数 2000、
ロギング周期 60～3600秒
・数値演算 ：登録数値演算数 10
・システム移報 ：登録ポイント数 4
・ネットワークカメラ：登録カメラ数 2台(形式：BA30C-PAC-Cのみ)
【主な監視画面】

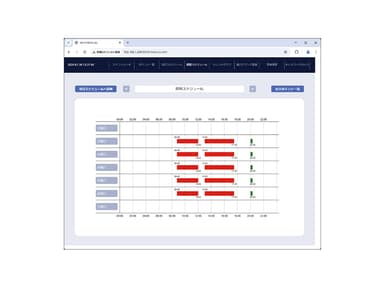

画像「電力デマンド監視画面」、「スケジュール画面」、「アナンシエータ画面」、「トレンド画面」、「ネットワークカメラ画面(形式：BA30C-PAC-Cのみ)」をご覧ください。
詳しくは、下記仕様書をご覧ください。
https://www.mgco.jp/mssjapanese/PDF/NS/B/nsba30cpac.pdf
メタトロン(R)コントローラ(形式：BA30C-PAC)

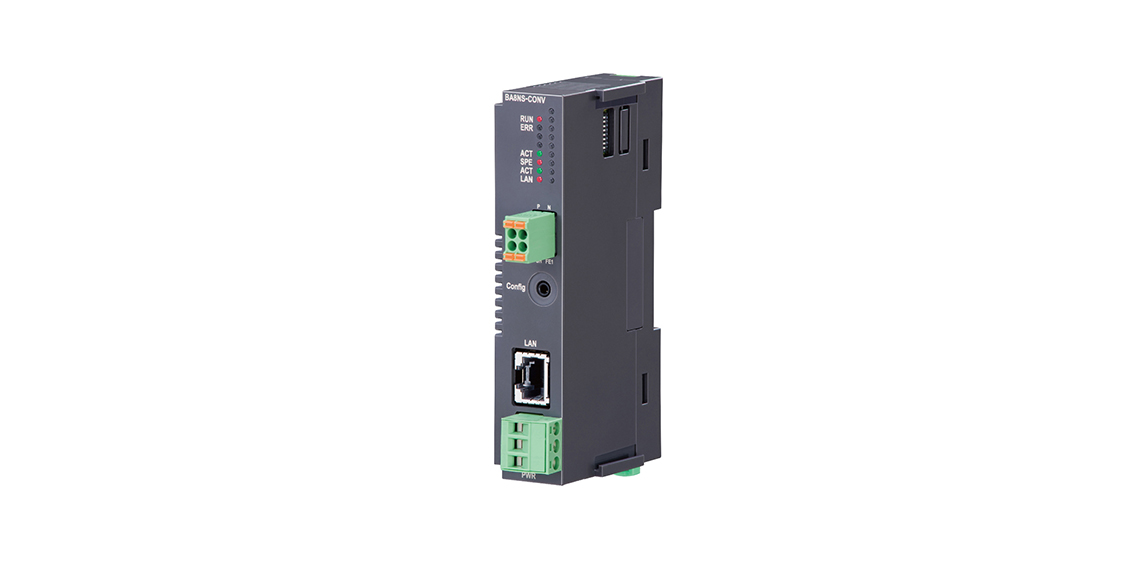

■メタトロン(R)コンバータ(形式：BA8NS-CONV)製品情報
メタトロン(R)コンバータ(形式：BA8NS-CONV)は、イーサネットの最大伝送距離を1000mまで延ばすことができる便利なネットワーク変換器です。Modbus/TCPとメタトロンのプロトコルを相互に変換します。
4対のツイストペアケーブルで構成されるLANケーブルは太くて重く、高価なものですが、メタトロン(R)コンバータは1対のツイストペアケーブルで通信できるので、細くて軽量、安価を実現できます。
品名 ：メタトロン(R)コンバータ
形式 ：BA8NS-CONV
基本価格：60,000円～(税抜)
供給電源：交流電源 100～240V AC、直流電源 24V DC
サイズ ：幅24mm 高さ115mm 奥行72mm
質量 ：約100g
取付 ：DINレール取付
詳しくは、下記仕様書をご覧ください。
https://www.mgco.jp/mssjapanese/PDF/NS/B/nsba8nsconv.pdf
メタトロン(R)コンバータ(形式：BA8NS-CONV)

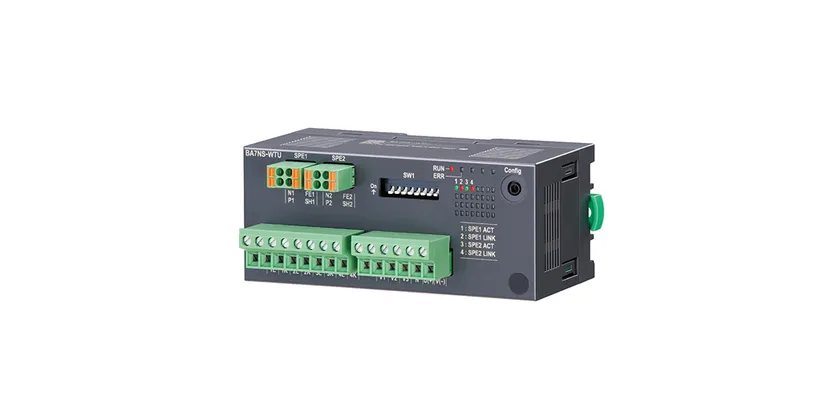

■電力マルチ変換器(形式：BA7NS-WTU)製品情報
電力マルチ変換器(形式：BA7NS-WTU)は、三相4線式の結線に対応した小形電力変換器です。単相は4回路、単相3線と三相3線は2回路まで計測できます。
SPE(10BASE-T1L)のポートを搭載し、メタトロン(R)コンバータ(形式：BA8NS-CONV)を経由してModbus/TCPで接続できます。
品名 ：電力マルチ変換器
形式 ：BA7NS-WTU
基本価格：65,000円～(税抜)
供給電源：100～240V AC／100～240V DC(交直共用)
サイズ ：幅115mm 高さ55mm 奥行75mm
質量 ：約180g
取付 ：壁またはDINレール取付(35mmレール)
詳しくは、下記仕様書をご覧ください。
https://www.mgco.jp/mssjapanese/PDF/NS/B/nsba7nswtu.pdf
電力マルチ変換器(形式：BA7NS-WTU)
■システム構成例
画像「システム構成例」をご覧ください。
■メタトロン(R)について詳しくはこちらをご覧ください。
https://www.mgco.jp/products/ba/ba06.html
■メタトロン(R)対応の製品ラインアップはこちらをご覧ください。
https://www8.mgco.jp/koho/searchproducts/japanese/downloadspec.aspx?ID=588
